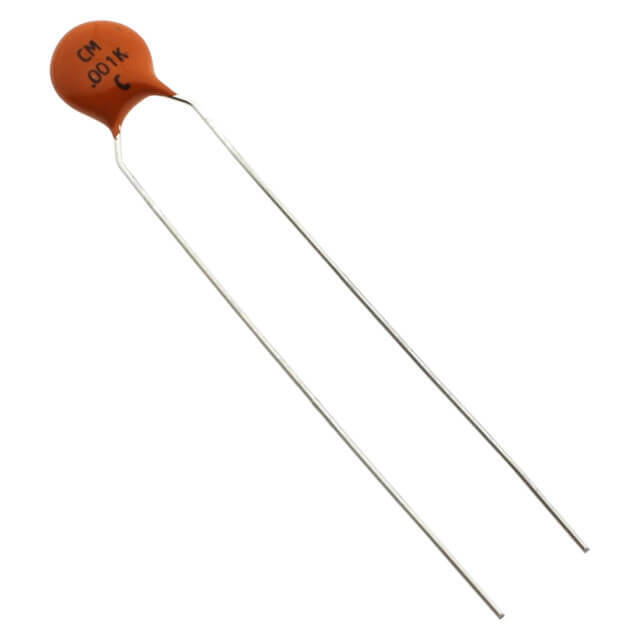

1nF 500 V AC Seramik Disk Kondansatör - 6.4mm THT, %10
1nF 500 V AC Seramik Disk Kondansatör Hakkında Detaylı İnceleme
1nF değerinde, 500 V AC gerilim dayanımlı, 6.4 mm bacak aralıklı kondansatördür. Dielektrik sınıfı X7R.
Kondansatör, elektrik yükünü kısa süreli depolayan elemandır. Devrede üç iş görür: besleme hattındaki ani akım taleplerini karşılar, sinyaldeki doğru akım bileşenini keser ve dirençle birleştiğinde zaman sabiti oluşturur. Direnç gibi kutupsuzdur; seramik ve film tiplerde ters takma diye bir şey yoktur.
-55 °C ile +125 °C arasında değeri sınırlı oranda değişir. Genel amaçlı kullanımın standardıdır; besleme filtreleme ve kuplaj için uygundur.
6.4 mm bacak aralığı ile delikli plaket ve baskı devre üzerinde standart delik düzenine oturur. Aksiyal değil radyal gövdedir; iki bacak da aynı yönden çıkar, bu da kart üzerinde daha az yer kaplaması demektir.
Kondansatör alternatif akım (AC) için değerlendirilmiştir; şebeke hattında çalışabilir. Eğer arızalı bir cihazda Y sınıfı güvenlik kondansatörünün yerine takacaksanız, sökülen parçanın gövdesindeki sınıf işaretini (Y1 / Y2 / X1) kontrol edin — güvenlik sınıfı işaretli bir kondansatörün yerine yalnızca aynı sınıf takılmalıdır.
Gerilim değeri üst sınırdır. Devrede göreceği en yüksek gerilimin en az iki katı dayanımlı bir kondansatör seçmek, hem ömrü uzatır hem de yüksek gerilim sınıflarında değerin gerilimle düşmesini sınırlar.
Öne Çıkan Avantajlar
1nF — 500 V AC
Değer ve gerilim dayanımı net; yedek parça olarak birebir kullanılır.
6.4mm Bacak Aralığı
Standart delik düzenine oturur; radyal gövde az yer kaplar.
Kutupsuz
Ters takılmaz; iki yönde de aynı çalışır.
%10 Tolerans
Üretim toleransı katalog değerine göre belirtilmiştir.
X7R Dielektrik
Sıcaklık davranışı bu sınıfa göre belirlenir.
THT Radyal Gövde
Breadboard ve delikli plakette doğrudan çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Seramik Disk Kondansatör |
| Kapasite | 1nF |
| Gerilim | 500 V AC |
| Tolerans | %10 |
| Dielektrik | X7R |
| Bacak Aralığı | 6.4 mm |
| Gövde | Radyal — THT |
| Montaj Tipi | THT — delikli montaj |
| Üretici | Vishay |
| Üretici Kodu | 040C038A501WY102KHM153-R |
| Paket İçeriği | 1 adet kondansatör |
Kullanım Alanları
- Besleme hattı filtreleme
- Sinyal kuplajı
- Zamanlama ve osilatör devreleri
- Gürültü bastırma
- Mikrodenetleyici besleme baypası
- Analog filtre katları
- Delikli plaket prototipleri
- Onarım ve yedek parça
- Elektronik eğitimi
- Maker projeleri
Kondansatörün üzerindeki gerilim değeri üst sınırdır; aşılması elemanı deler ve kısa devreye yol açabilir. Yüksek kapasite sınıflarında (Y5V, Z5U gibi) değer sıcaklıkla ve uygulanan gerilimle düşer — katalog değeri oda sıcaklığında ve düşük gerilimde geçerlidir. Bacaklar gövdeye çok yakın bükülmemelidir, kaplama çatlayabilir. Lehimlerken uzun süre ısı vermeyin.
Teknik Sıkça Sorulan Sorular (SSS)
Kapasitesi ve gerilimi ne?
1nF, 500 V AC. Gerilim üst sınırdır; devrede göreceği gerilimin en az iki katı seçilmelidir.
X7R ne anlama geliyor?
-55 °C ile +125 °C arasında değeri sınırlı oranda değişir. Genel amaçlı kullanımın standardıdır; besleme filtreleme ve kuplaj için uygundur.
Ters takılır mı?
Hayır, kutupsuzdur. İki yönde de aynı çalışır.
Bacak aralığı kaç mm?
6.4 mm. Standart delikli plaket düzenine oturur.
Kaç adet gelir?
1 adet.
