1nF 10 kV Seramik Disk Kondansatör - Yüksek Gerilim
1nF 10 kV Seramik Disk Kondansatör Hakkında Detaylı İnceleme

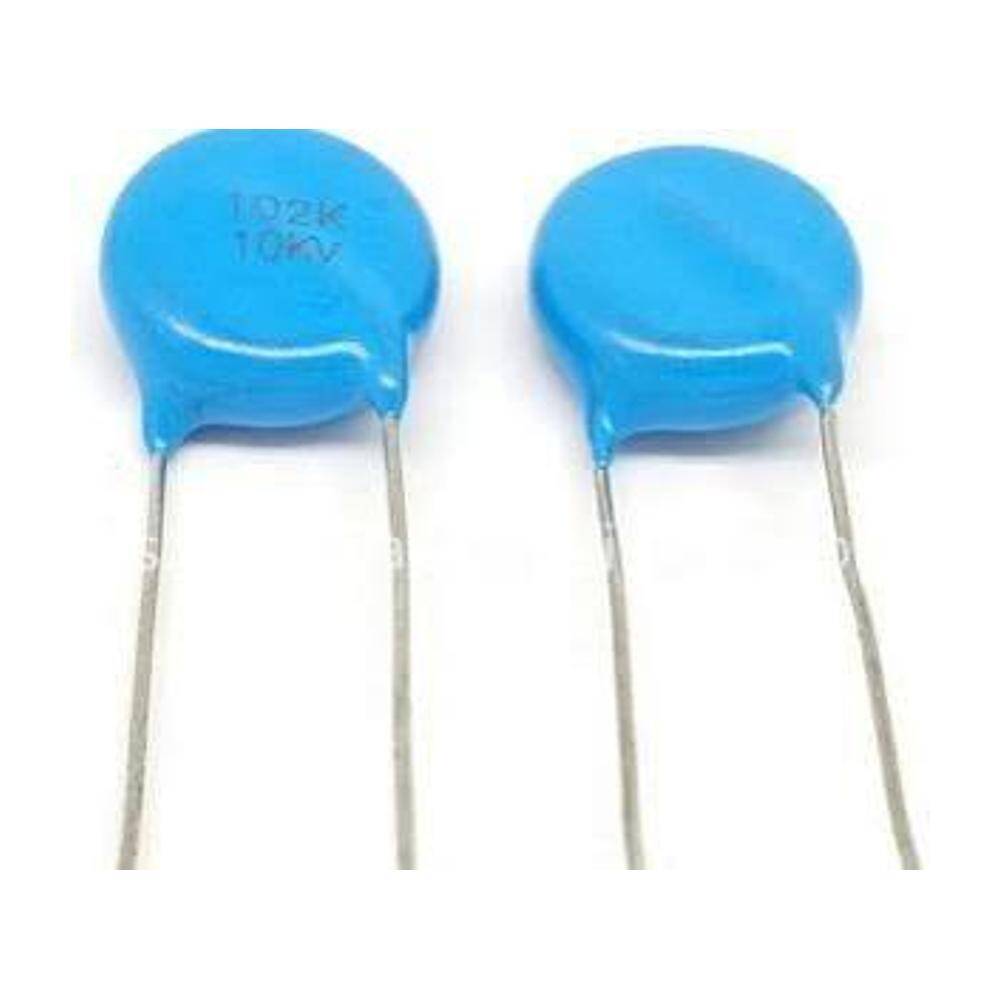

1 nF değerindeki bu seramik disk kondansatör 10 kV gerilim dayanımına sahiptir. Gövde üzerinde 102K ve 10KV işaretleri bulunur — 102 kodu 1000 pF yani 1 nF'ı, K ise %10 toleransı gösterir.
Yüksek gerilim seramik kondansatörler, kalın dielektrik katmanı ve geniş disk gövdesi sayesinde normal kondansatörlerin delineceği gerilimlerde çalışabilir. Bacak araları da kaçak atlamayı önleyecek şekilde geniş tutulmuştur.
Tesla bobini, ateşleme devreleri, CRT ve flyback devreleri, yüksek gerilim güç kaynakları ve iyonizatör gibi uygulamalarda kullanılır. Bu sınıf kondansatör katalogda daha önce yoktu — en yüksek gerilimimiz 1 kV'tu.
Öne Çıkan Avantajlar
10 kV dayanım
Yüksek gerilim devrelerinde güvenle kullanılır; katalogdaki en yüksek gerilim sınıfı.
Geniş bacak arası
Kaçak atlamayı önleyecek şekilde tasarlanmıştır.
Seramik dielektrik
Yüksek gerilimde kararlı, kendini onaran yapıda değildir ama dayanıklıdır.
Disk gövde
THT montaj, delikli plakete ve baskı devreye lehimlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Kapasite | 1 nF (1000 pF) |
| Gerilim dayanımı | 10 kV DC |
| Kodlama | 102K |
| Tolerans | %10 |
| Tip | Seramik disk, THT |
| Montaj | Radyal, aksiyal bacaklı |
| Dielektrik ve bacak aralığı | Üründe belirtildiği gibidir |
Kullanım Alanları
- Tesla bobini devreleri
- Ateşleme ve kıvılcım devreleri
- Yüksek gerilim güç kaynakları
- CRT ve flyback devreleri
- İyonizatör ve ozon jeneratörü
- Elektrikli çit devreleri
- Gaz deşarj lambası sürücüleri
- Yüksek gerilim filtreleme
- Laboratuvar HV düzenekleri
- Onarım ve servis
🚨 Yüksek gerilim kondansatörleri enerji kesildikten sonra da yük tutar ve çarpabilir. Devreye dokunmadan önce uygun bir deşarj direnciyle boşaltın. Bacakları birbirine yaklaştırmayın, kaçak atlayabilir.
Teknik Sıkça Sorulan Sorular (SSS)
102K ne demek?
102 = 10 ve ardından 2 sıfır = 1000 pF = 1 nF. K harfi %10 toleransı gösterir.
AC gerilimde kullanılır mı?
Değer DC dayanımıdır. AC uygulamalarda tepe gerilimi hesaba katılmalı ve X/Y sınıfı güvenlik kondansatörü tercih edilmelidir.
Tesla bobininde kaç adet gerekir?
Devre tasarımına bağlıdır; genellikle seri-paralel dizilerek hem gerilim hem kapasite ayarlanır.
Normal kondansatörden farkı ne?
Dielektrik katmanı çok daha kalındır ve bacak araları geniştir; düşük gerilimli kondansatörler bu gerilimde delinir.
Deşarj nasıl yapılır?
Uygun değerde yüksek gerilime dayanıklı bir direnç uçlara bağlanarak kontrollü boşaltılır. Tornavidayla kısa devre etmeyin.
