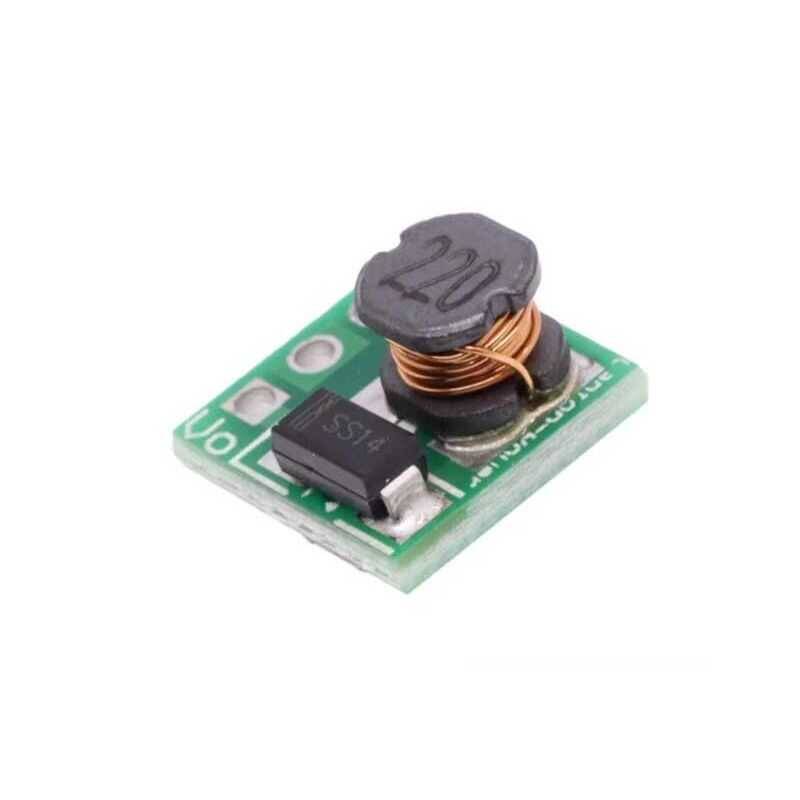

1.5V-4.2V Girişli 5V Çıkışlı Voltaj Yükseltici Modül
1.5V-4.2V → 5V Voltaj Yükseltici Modül Hakkında Detaylı İnceleme
Düşük gerilimli bir kaynaktan sabit 5 V çıkış üreten anahtarlamalı yükseltici (boost) moduldür. Girişi 1.5 V kadar düşük gerilimleri bile kabul eder — tek bir kalem pil, şarjı azalmış lityum hücre ya da küçük bir güneş panelinden 5 V elde edilebilir.
Bu modülün asıl işi, kaynağın gerilimi düştükçe çıkışı sabit tutmaktır. Lityum pil dolu iken 4.2 V, boşalırken 3.0 V verir; arada besleme değişir. Modül bu dalgalanmayı bastırır ve devreye hep 5 V sunar, böylece pil boşalırken cihazın davranışı değişmez.
Çıkış, USB besleme ile aynı seviyede olduğu için Arduino, ESP8266, ESP32 ve benzeri kartları doğrudan besleyebilir. Küçük powerbank devrelerinin de temel yapı taşıdır.

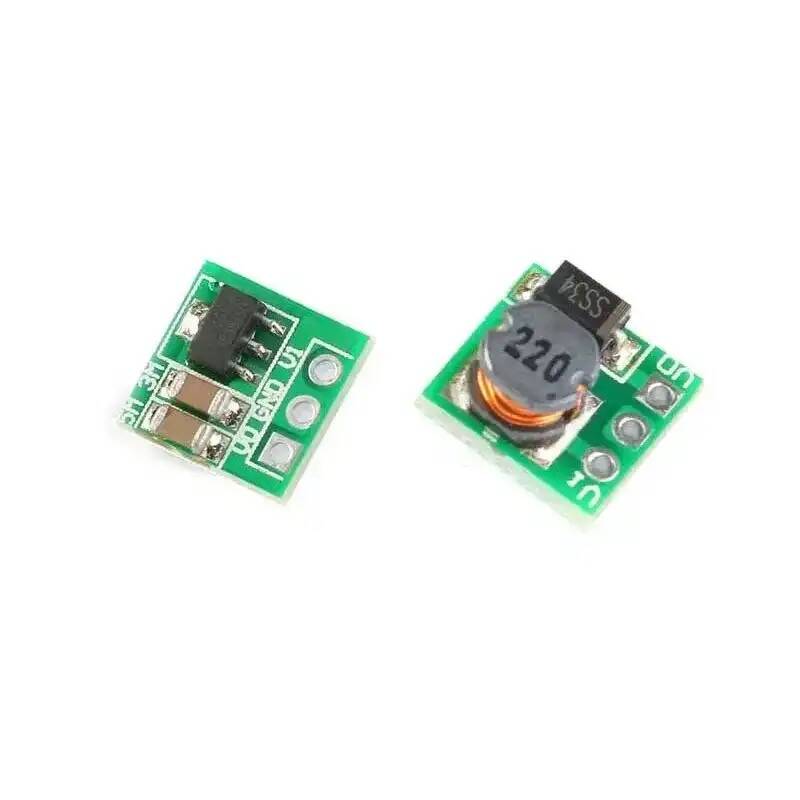

Kart üzerinde bobinli anahtarlamalı devre bulunur. Lineer regülatörlerin aksine gerilimi düşürmez, yükseltir; ve verimi lineer çözümlere göre çok daha yüksektir.
Öne Çıkan Avantajlar
Çok Düşük Giriş Gerilimi
1.5 V gibi düşük bir kaynaktan bile 5 V üretir. Tek kalem pille çalışan projeler mümkün hâle gelir.
Pil Boşalırken Sabit Çıkış
Lityum hücrenin 4.2 V'tan 3.0 V'a düşen gerilimi boyunca çıkış 5 V'ta kalır. Cihaz davranışı pil seviyesine göre değişmez.
USB Seviyesinde Çıkış
5 V çıkış, USB besleme ile aynıdır. Arduino, ESP ve benzeri kartlar doğrudan beslenebilir.
Yüksek Verim
Anahtarlamalı yapı, lineer regülatörlere göre çok daha az enerji harcar. Pilli projelerde çalışma süresi uzar.
Kompakt Kart

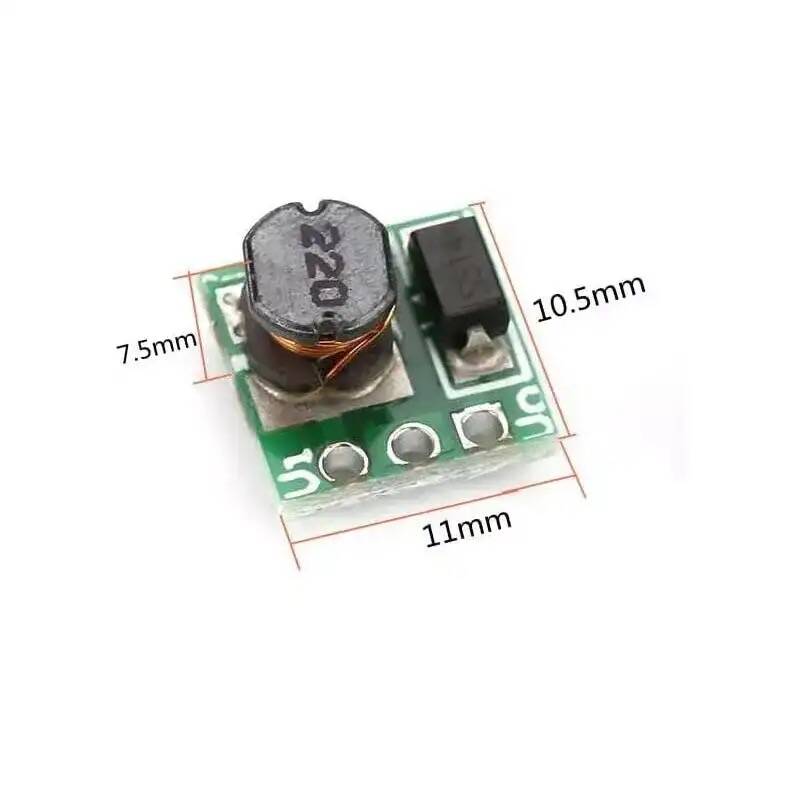

Küçük boyutuyla el cihazı, taşınabilir düzenek ve dar kutulara rahat sığar.
Basit Bağlantı
Giriş artı-eksi, çıkış artı-eksi. Ayar, programlama ya da ek eleman gerektirmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | DC-DC yükseltici (step-up / boost) modül |
| Giriş Gerilimi | 1.5 - 4.2 V DC |
| Çıkış Gerilimi | Sabit 5 V DC |
| Topoloji | Bobinli anahtarlamalı boost |
| Tipik Kaynak | Kalem pil, 18650 / LiPo hücre, güneş paneli |

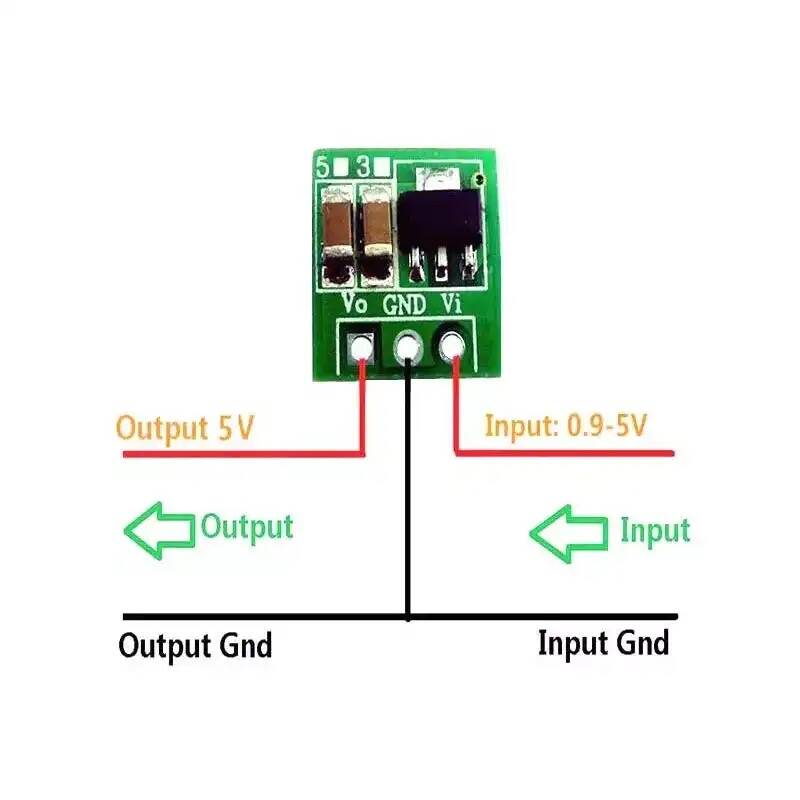

| Bağlantı | Giriş (+/-) ve çıkış (+/-) uçları |
| Çıkış Akımı | Sınırlıdır — yüksek akımlı yükler için uygun değildir |
| Not | Yalnızca yükseltir; girişten yüksek gerilimi düşüremez |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Tek pille çalışan elektronik projeler
- 18650 ve LiPo hücreden 5 V üretme
- Küçük powerbank devreleri
- Arduino ve ESP kartlarını pille besleme
- Taşınabilir sensör ve ölçüm cihazları
- Güneş panelli düşük güçlü sistemler
- El feneri ve taşınabilir aydınlatma
- Kablosuz sensör düğümleri
- Oyuncak ve hobi elektroniği güç katı
- Enerji hasadı (energy harvesting) denemeleri
Modülün çıkış akımı sınırlıdır; motor, güçlü şerit LED ve ısıtıcı gibi yüksek akım çeken yükler için uygun değildir. Aşırı yüklendiğinde çıkış gerilimi düşer ve kart ısınır. Ayrıca modül yalnızca yükseltir — girişe 5 V'tan yüksek bir gerilim verilirse çıkış onu düşürmez, olduğu gibi geçirir ve bağlı devreye zarar verebilir. Giriş polaritesinin doğru bağlanması şarttır; ters bağlantı kartı bozar.
Teknik Sıkça Sorulan Sorular (SSS)
Girişe 5V'tan yüksek gerilim verebilir miyim?
Hayır. Modül yalnızca yükseltir; yüksek gerilimi düşürmez. Girişe 5 V üzeri uygulanırsa çıkışa da yüksek gerilim geçer ve bağlı devre zarar görebilir.
Telefon şarj eder mi?
Küçük akımlı cihazlar için yeterli olabilir, ancak modülün çıkış akımı sınırlıdır. Telefon şarjı için daha yüksek akımlı bir powerbank modülü tercih edilmelidir.
Şarj devresi içeriyor mu?
Hayır. Modül yalnızca gerilim yükseltir. Lityum pili şarj etmek için ayrıca TP4056 gibi bir şarj modülü gerekir.
Tek AA pille çalışır mı?
Evet. Giriş 1.5 V'a kadar iner; tek kalem pille 5 V çıkış üretilebilir. Ancak pilden çekilen akım yüksek olur, çalışma süresi kısalır.
Çıkış gerilimi ayarlanabilir mi?
Hayır, çıkış sabit 5 V olarak ayarlıdır. Ayarlanabilir çıkış gerekiyorsa XL6009 gibi potansiyometreli bir boost modülü kullanılmalıdır.
