1500W 30A DC-DC Voltaj Yükseltici Boost Modül - 10-60V Giriş, 12-90V Çıkış
1500W 30A DC-DC Voltaj Yükseltici Boost Modül - 10-60V Giriş, 12-90V Çıkış Hakkında Detaylı İnceleme

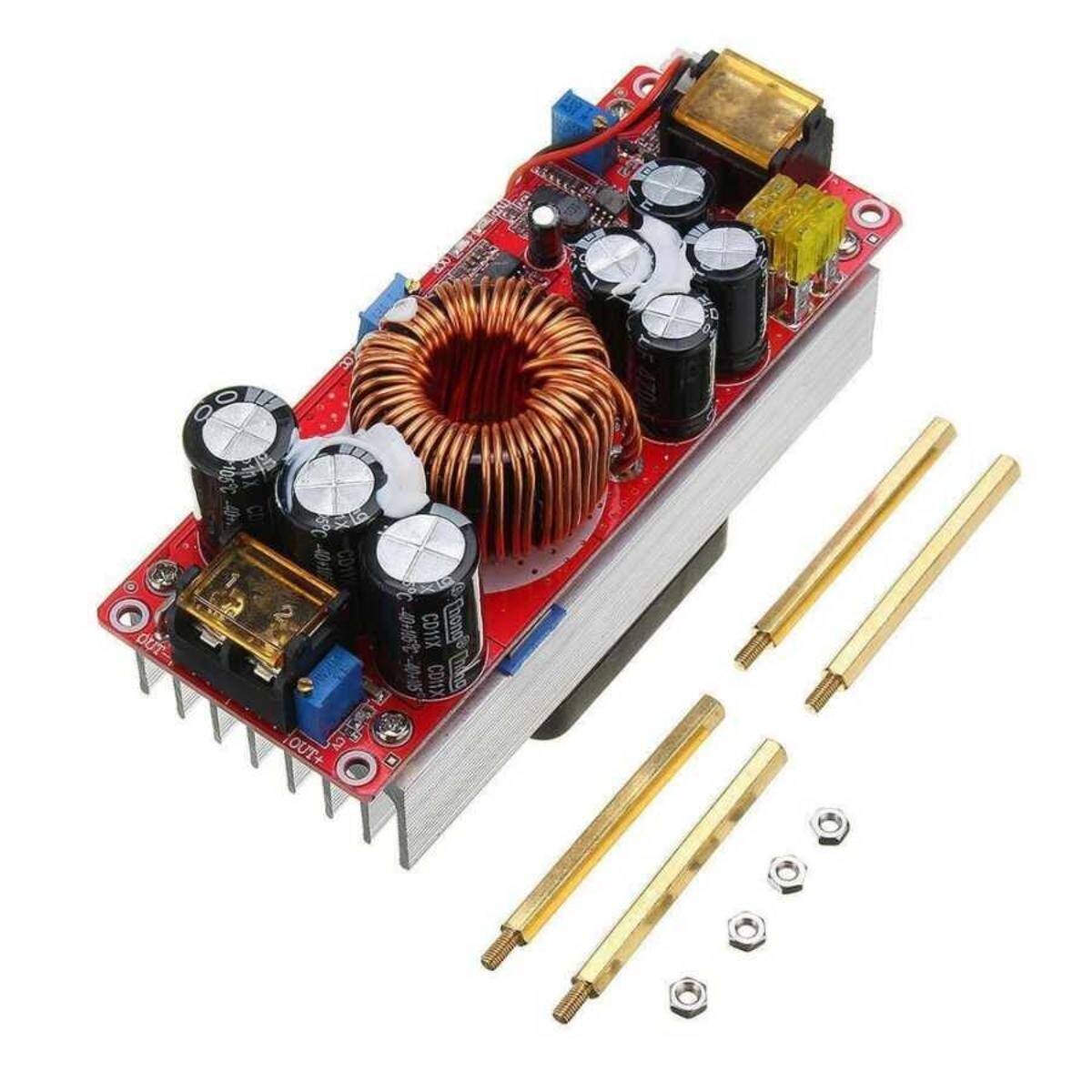

Bu modül, 10–60 V DC girişi 12–90 V aralığında ayarlanabilir daha yüksek bir gerilime çıkaran yüksek güçlü bir DC-DC yükseltici (boost) karttır. Toplam güç sınırı 1500 W'tır.

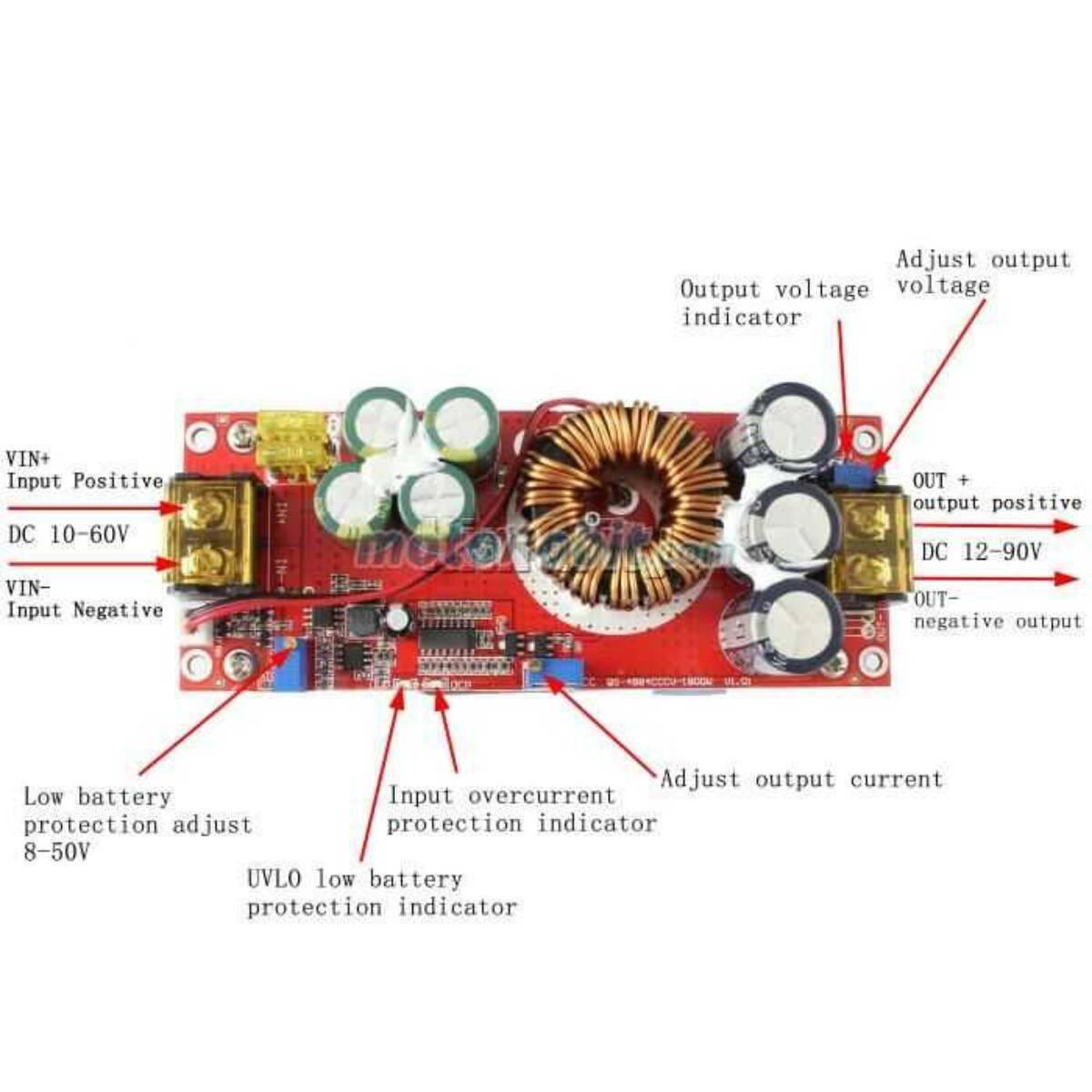

Kart üzerinde çıkış gerilimi (CV) ve çıkış akımı (CC) için ayrı trimpotlar bulunur; böylece hem sabit gerilim hem sabit akım kaynağı olarak kullanılabilir. Bağlantılar vidalı klemenslerle yapılır.

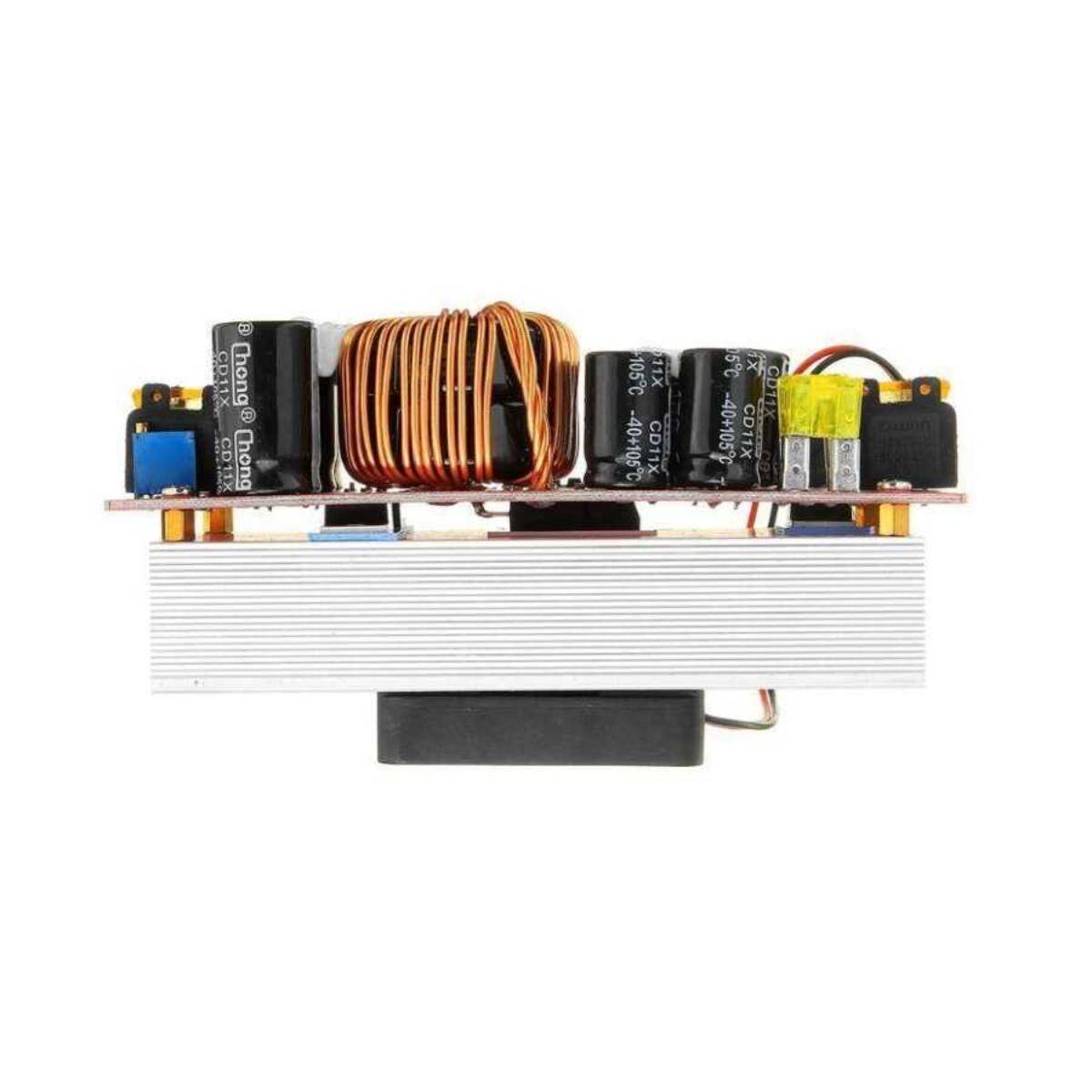

Büyük alüminyum soğutucu üzerine monte edilmiştir. 15 A üzerindeki çıkış akımlarında ek soğutma (fan) önerilir; fan pakete dahil değildir.
Öne Çıkan Avantajlar
1500 W güç
Akü ve adaptörden yüksek güçlü yükseltme.
CC + CV ayarı
Sabit gerilim ve sabit akım trimpotları.
Geniş aralık
10–60 V giriş, 12–90 V çıkış.
Korumalar
Giriş ters bağlantı ve kısa devre koruması.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | DC-DC step up (boost) |
| Giriş gerilimi | 10 – 60 V DC |
| Giriş akımı | 10–30 V girişte maks. 30 A, 31–60 V girişte maks. 25 A |
| Çıkış gerilimi | 12 – 90 V DC, ayarlanabilir |
| Çıkış akımı | Maks. 20 A (15 A üzeri ek soğutma) |
| Sabit akım aralığı | Yaklaşık 0,8 – 20 A |
| Maksimum güç | 1500 W |
| Çalışma frekansı | 150 kHz |
| Bağlantı | Vidalı klemens |
| Ölçüler | Yaklaşık 130 x 52 x 70 mm |
Kullanım Alanları
- Akü ile yüksek gerilim elde etme
- Elektrikli bisiklet akü şarjı
- Güneş paneli yükseltme
- DIY laboratuvar güç kaynağı
- LED sürücü
- Araç içi güç dönüştürme
- Motor sürücü beslemesi
- Endüstriyel cihaz besleme
- Batarya test düzenekleri
- Hobi elektroniği
Çıkış gerilimi her zaman giriş geriliminden yüksek olmalıdır; bu kart gerilim düşürmez. Çıkış uçlarını ters bağlamayın veya kısa devre yapmayın; akü ile kullanırken akünün deşarj korumasını göz önünde bulundurun.
Teknik Sıkça Sorulan Sorular (SSS)
Voltaj düşürür mü?
Hayır, yalnızca yükseltir. Çıkış girişten yüksek olmalıdır.
Sabit akım ayarı var mı?
Evet, CC trimpotu ile yaklaşık 0,8–20 A arasında akım sınırı ayarlanır.
Fan dahil mi?
Hayır. 15 A üzerindeki akımlarda soğutucuya ek fan önerilir.
12 V akü ile kullanılır mı?
Evet, giriş 10 V üzerinde olduğu sürece 12 V akü ile çalışır.
1500 W hangi koşulda alınır?
Yüksek giriş geriliminde ve iyi soğutmayla; düşük girişte akım sınırı nedeniyle güç azalır.
