100K 10W Taş Direnç - Aksiyal
100K 10W Taş Direnç Hakkında Detaylı İnceleme

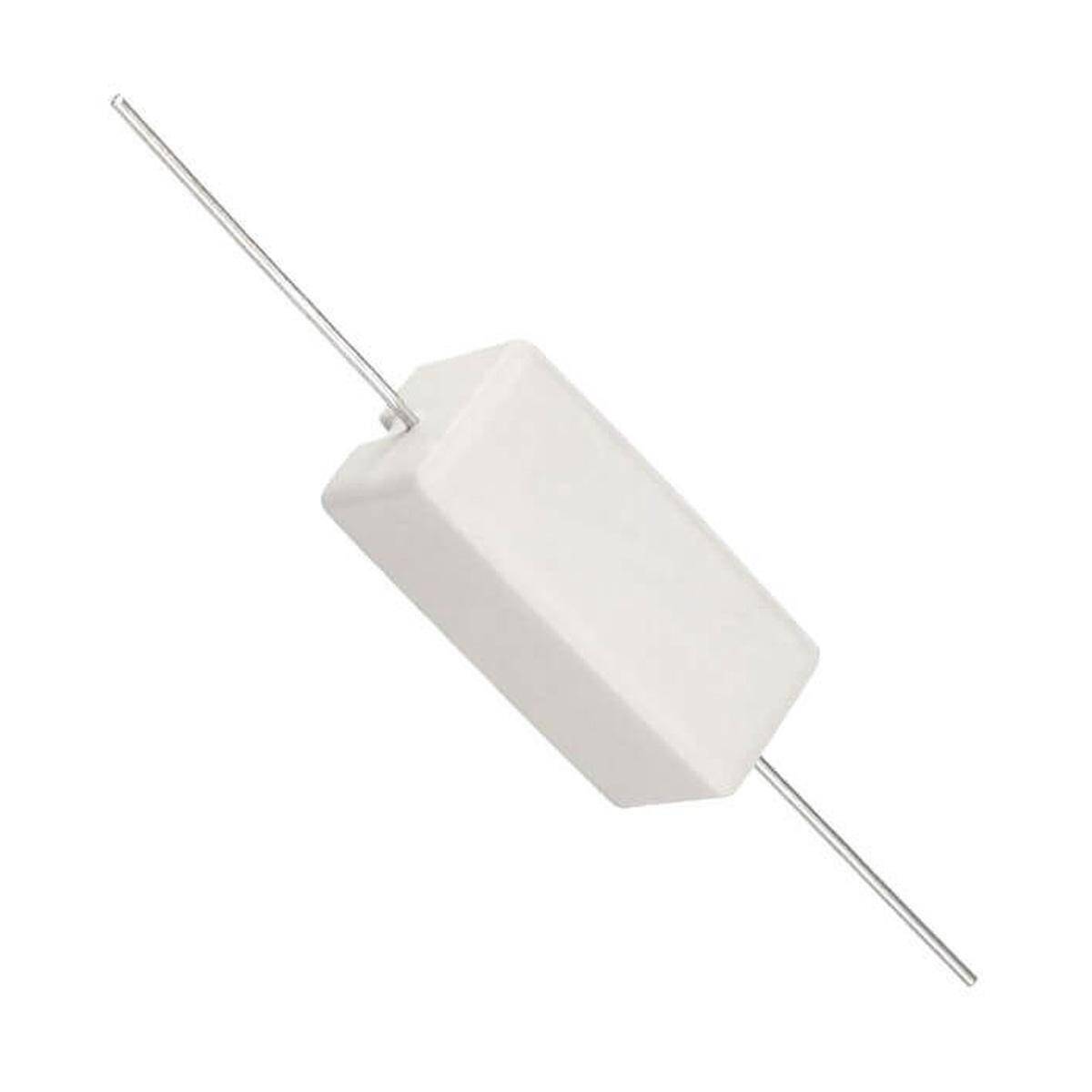

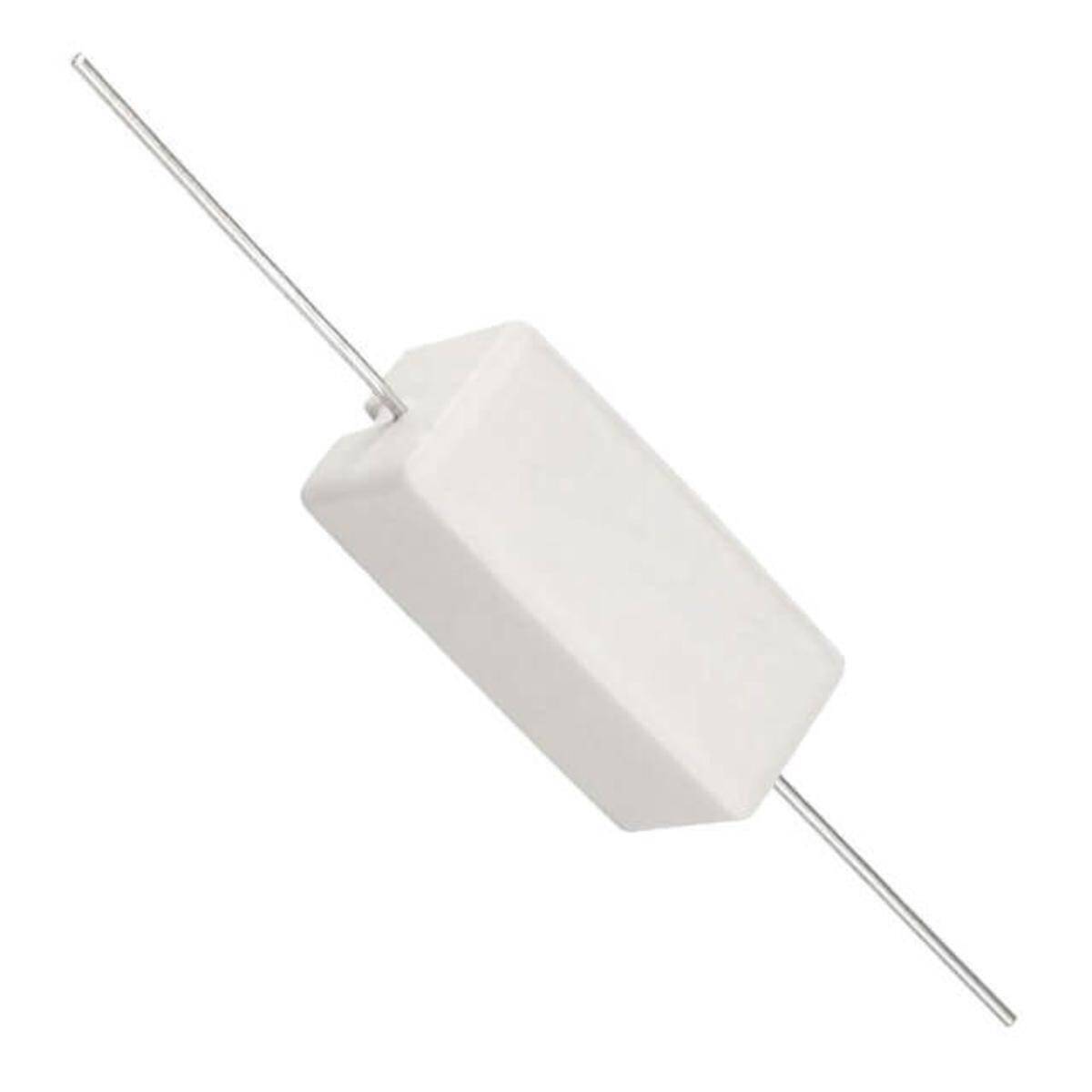

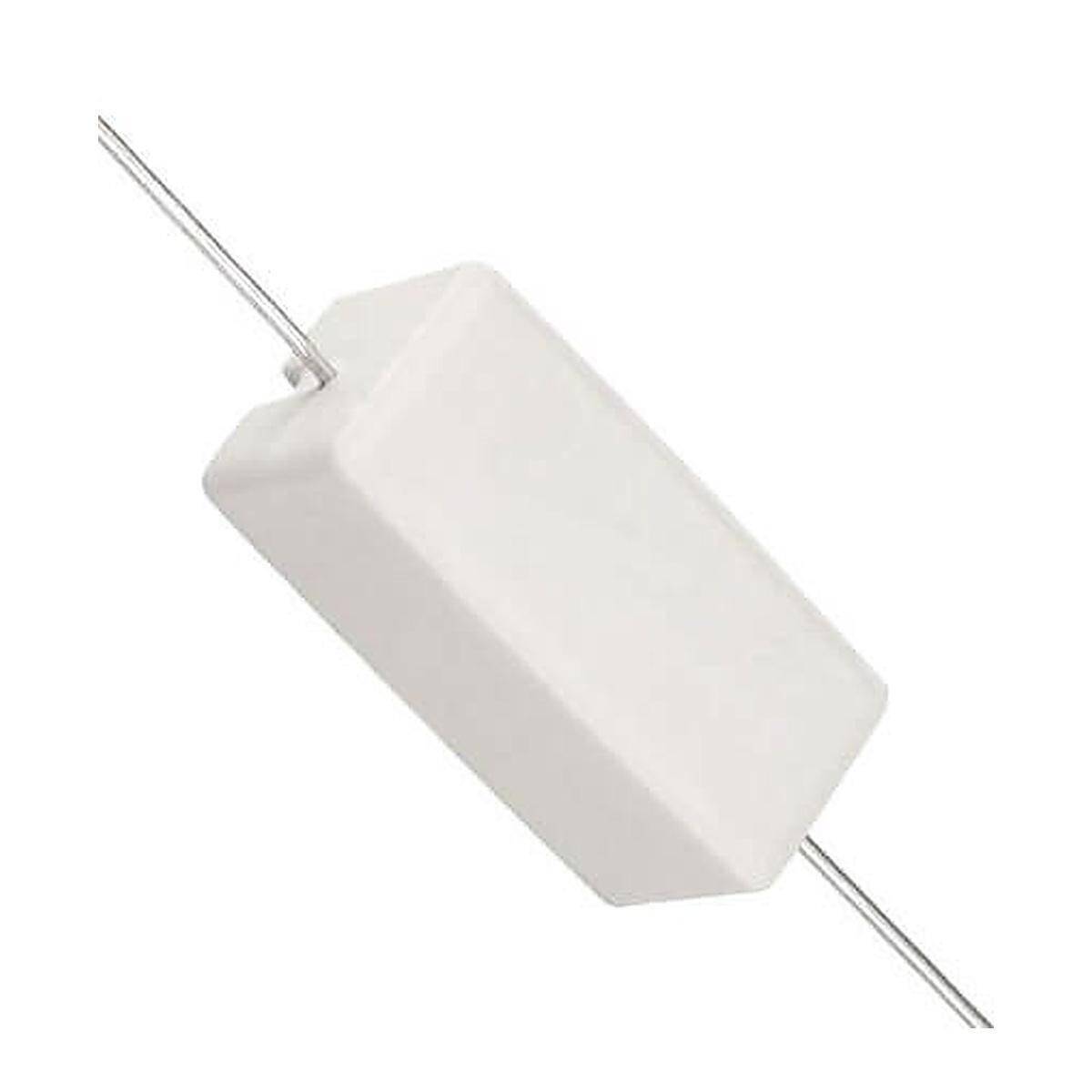

100K 10W Taş Direnç, üzerinden yüksek güç geçen ya da yüksek gerilim altında çalışan devrelerde kullanılan seramik gövdeli bir güç direncidir (piyasada taş direnç, katalogda çimento direnç olarak geçer).
10W güç kapasitesi, direncin ısıyı gövdesi üzerinden dağıtabilmesiyle elde edilir. Bu üründe direnç elemanı telli (wirewound) değil power film yapıdadır; 100 kΩ gibi yüksek değerler bu yapıyla üretilir ve telli dirençlere göre endüktansı düşüktür.
100 kΩ değerindeki güç dirençleri çoğunlukla kondansatör deşarj (boşaltma) direnci, yüksek gerilim bölücü ve bleeder direnci olarak kullanılır. Tolerans ±%5'tir.
Öne Çıkan Avantajlar
10W Güç Kapasitesi
Standart dirençlerin kaldıramadığı güçlerde güvenle çalışır.
Taş (Seramik) Gövde
Isıya ve mekanik zorlamaya dayanıklı sert gövde.
Power Film Yapı
Yüksek direnç değerinde kararlı çalışır, telli dirençlere göre endüktansı düşüktür.
Delikli Montaj
Aksiyal ayaklarıyla delikli plaket ve kartlara kolay lehimlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Taş direnç (güç direnci) |
| Üretici | ROYALOHM |
| Ürün Kodu | PRMAAWJP104B00 |
| Direnç Değeri | 100 kΩ (104) |
| Güç | 10 W |
| Tolerans | ±%5 |
| Yapı | Power film |
| Montaj | THT (aksiyal) |
| Ölçü ve çalışma gerilimi | Üründe belirtildiği gibidir |
| Paket İçeriği | 1 adet 100K 10W taş direnç |
Kullanım Alanları
- Kondansatör Deşarj Direnci
- Bleeder Direnci
- Yüksek Gerilim Bölücü
- Güç Kaynağı Devreleri
- SMPS Snubber Devreleri
- Test ve Ölçüm Düzenekleri
- İnverter ve UPS Devreleri
- Amplifikatör Devreleri
- Elektronik Onarım
- Prototip Çalışmaları
100K 10W taş direnç, ısı üreten uygulamalarda güvenli bir seçimdir. Çalışırken ısınması normaldir; hava akışı olan bir yere, plastik ve kabloya temas etmeyecek şekilde monte edilmelidir. Yüksek gerilimli kondansatörleri boşaltırken direnç gerilim altında kalır; uçlarına çıplak elle dokunmayın.
Teknik Sıkça Sorulan Sorular (SSS)
Direnç değeri nedir?
100 kΩ (kod: 104) ve ±%5 toleranslıdır.
Kaç watt?
10 W güç kapasitesine sahiptir.
Neden taş direnç deniyor?
Sert seramik gövdesi nedeniyle piyasada taş direnç denir; çimento direnç ve seramik direnç de aynı ürünü anlatır.
Power film ile wirewound farkı nedir?
Wirewound dirençte direnç elemanı sarılmış teldir, düşük değerlerde ve darbeli yükte tercih edilir. Power film dirençte eleman ince bir film tabakasıdır; yüksek değerler için uygundur ve endüktansı daha düşüktür.
Isınır mı?
Evet, yüksek güçte ısınması normaldir; montajda hava akışı bırakılmalıdır.
