10 cm Infrared Sensörlü LED Anahtarı - DC 5-24V
10 cm Infrared Sensörlü LED Anahtarı Hakkında Detaylı İnceleme

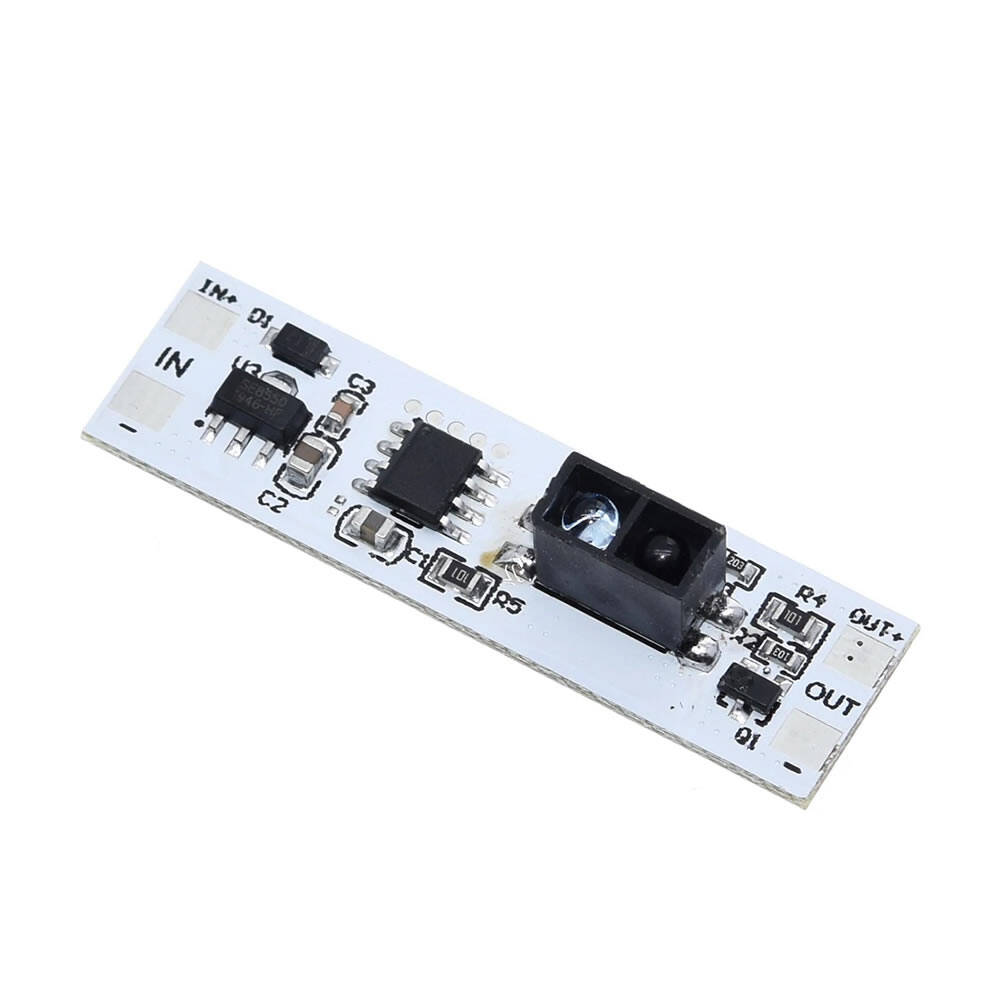

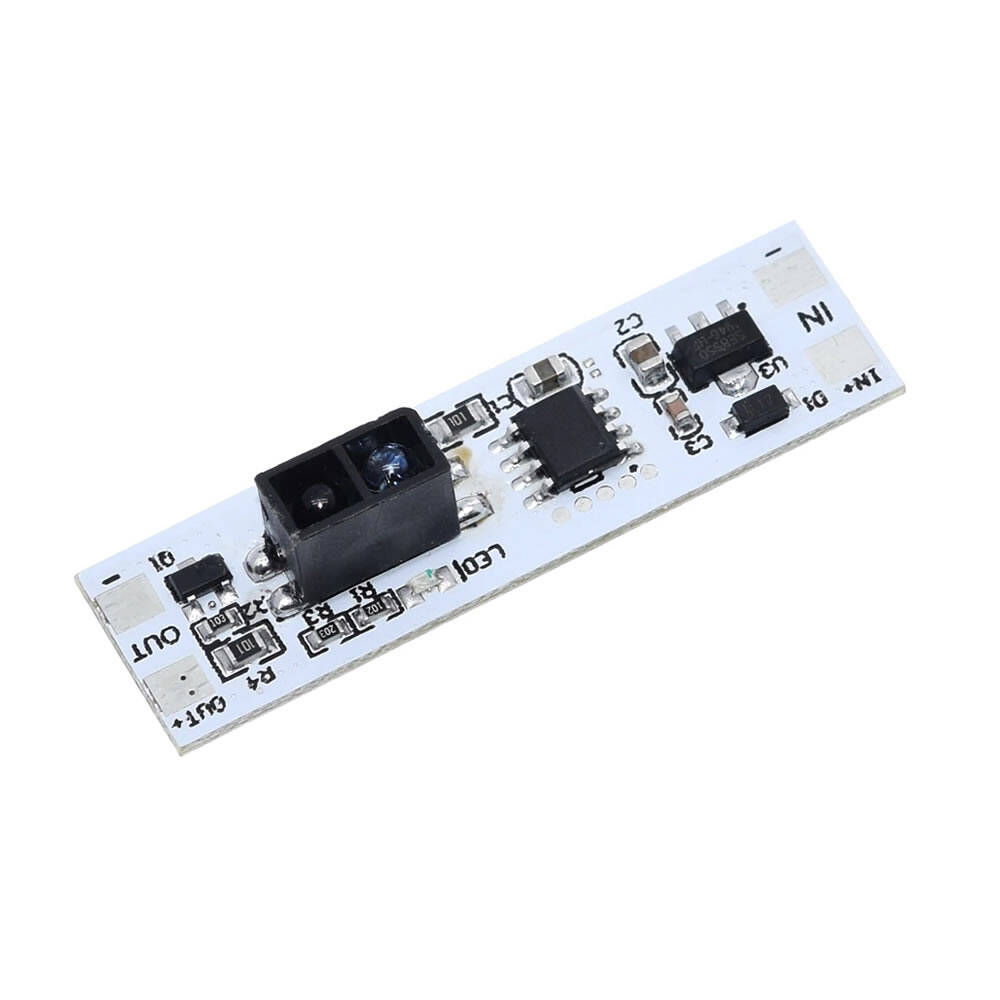

Bu modül, elinizi yaklaştırdığınızda bağlı LED aydınlatmayı açıp kapatan temassız bir sensör anahtarıdır. Kart üzerindeki kızılötesi verici ve alıcı çifti, önündeki nesneyi yaklaşık 10 cm mesafeye kadar algılar; düğmeye basmaya ya da herhangi bir yüzeye dokunmaya gerek kalmaz.

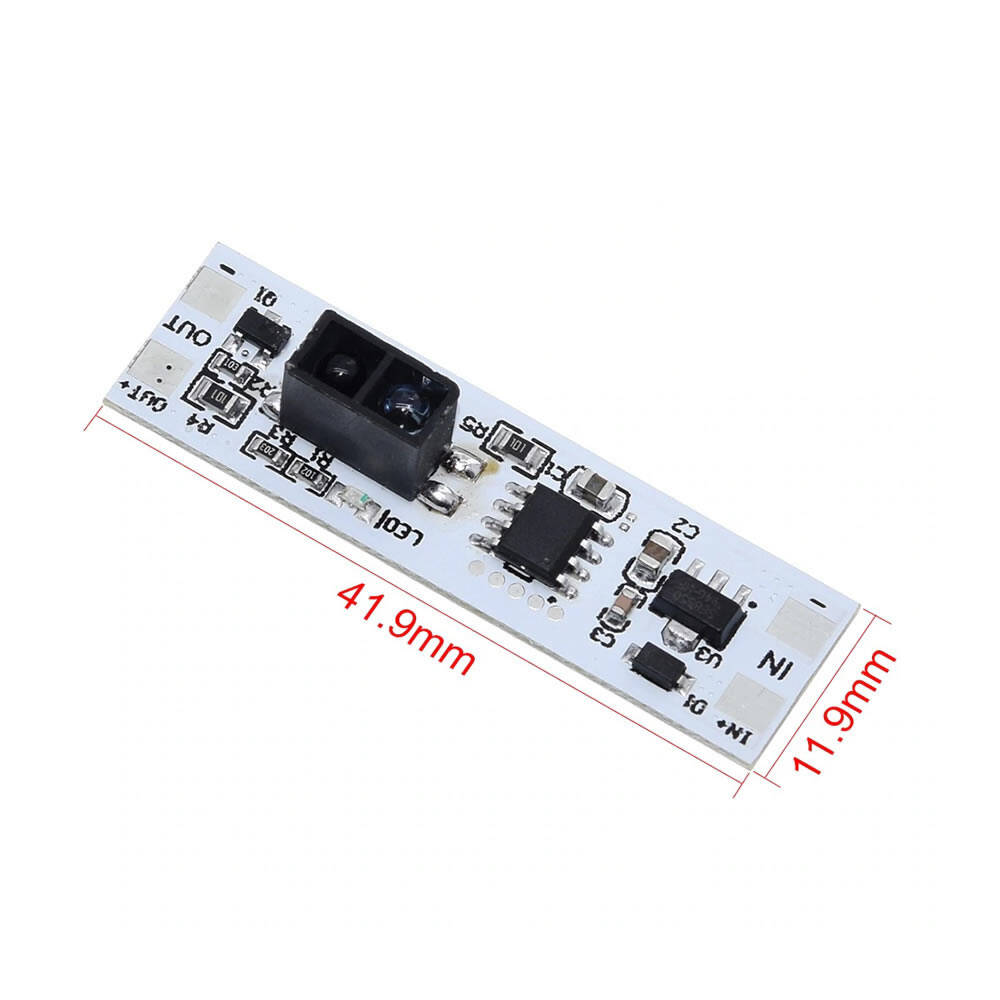

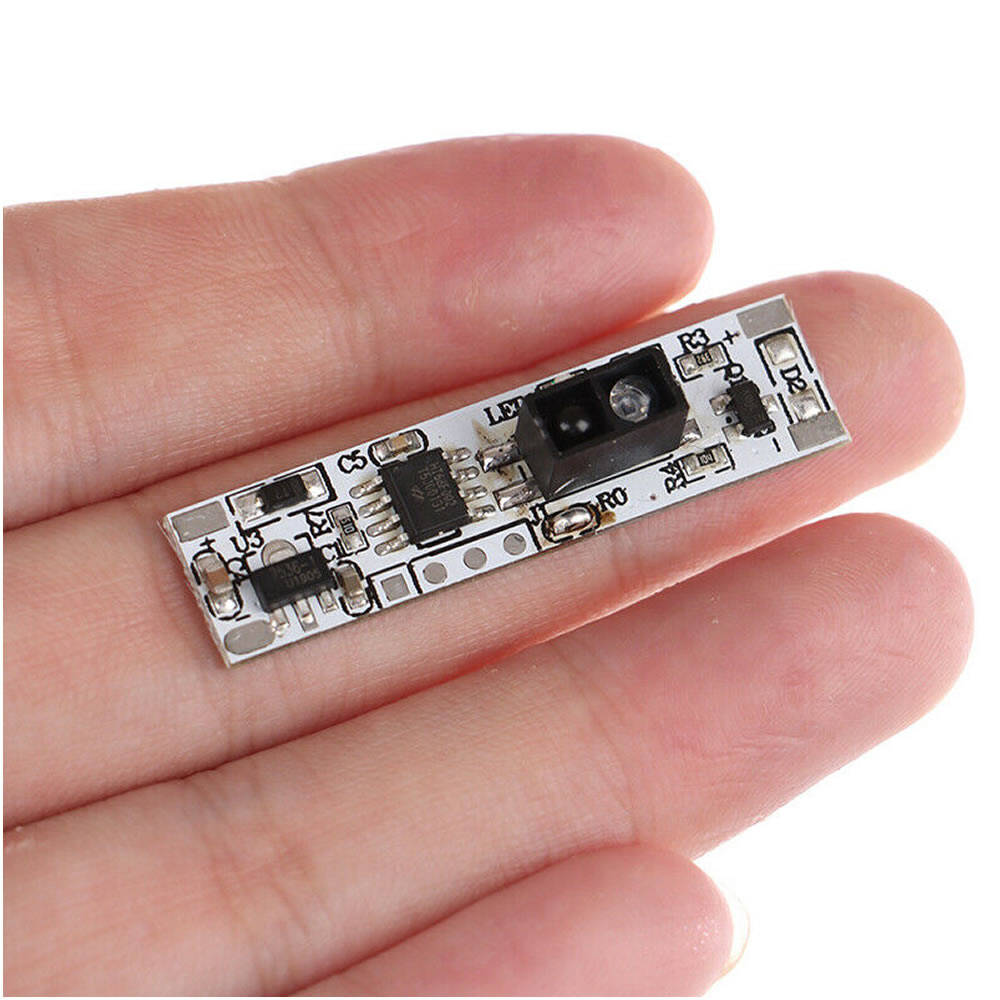

Kart yalnızca 41,9 × 11,9 mm ölçüsündedir. İnce ve uzun yapısı sayesinde alüminyum LED profilinin içine, dolap kenarına veya raf altına gizlenir; kurulumdan sonra dışarıdan yalnızca sensör gözü görünür. Giriş ve çıkış lehim pedleri kartın iki ucundadır (IN+/IN−, OUT+/OUT−) ve şerit LED doğrudan çıkışa bağlanır.
Çıkış gerilimi giriş gerilimiyle aynıdır; 12 V ile beslerseniz çıkışa 12 V verir. 5-24 V arasındaki geniş giriş aralığı, 5 V USB beslemeli küçük kurulumlardan 24 V endüstriyel şerit LED sistemlerine kadar aynı modülün kullanılmasına izin verir. Maksimum 3 A / 70 W yük sürebilir.

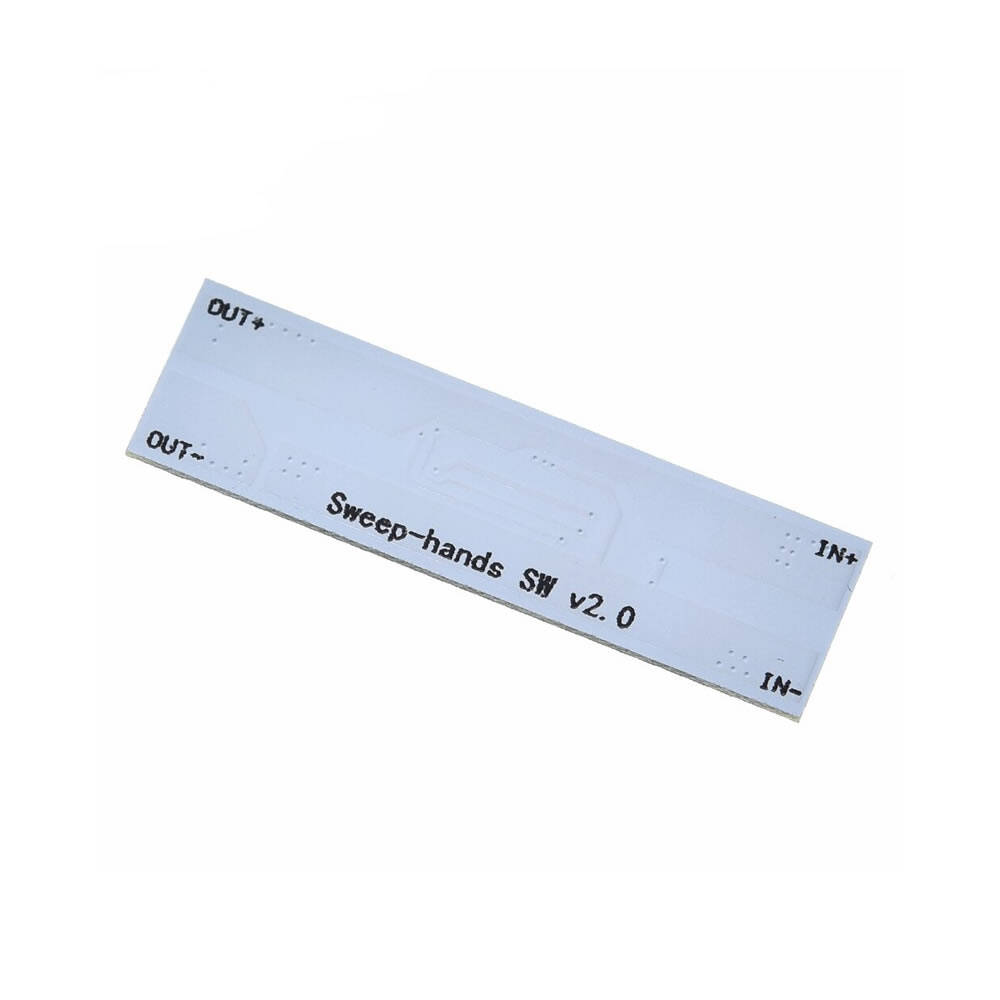

⚠ Katalogda benzer bir ürün daha var: DC 5-24V Kısa Mesafe Tarama Sensörü (T1135). O modelin algılama mesafesi yaklaşık 30-80 mm, kart tasarımı ve üzerindeki bileşenler farklıdır. Bu ürün 10 cm'ye kadar algılayan Sweep-hands SW v2.0 sürümüdür.
Öne Çıkan Avantajlar
Temassız kontrol
Elinizi yaklaştırmanız yeterli; düğmeye basılmaz, yüzeye dokunulmaz.
10 cm algılama
Kızılötesi alıcı-verici çifti yaklaşık 10 cm mesafeye kadar algılar.
Profil içine gizlenir
41,9 × 11,9 mm ince kart, alüminyum LED profiline ve dolap kenarına sığar.
Geniş besleme aralığı
5-24 V DC girişte çalışır; çıkış gerilimi girişle aynıdır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | Sweep-hands SW v2.0 |
| Çalışma gerilimi | DC 5 V - 24 V |
| Çıkış gerilimi | Giriş gerilimi ile aynı |
| Maksimum akım | 3 A |
| Maksimum güç | 70 W |
| Bekleme akımı | ~10 mA |
| Algılama mesafesi | ~10 cm'ye kadar |
| Algılama yöntemi | Kızılötesi (IR) alıcı-verici |
| Kart ölçüsü | 41,9 × 11,9 mm |
| Bağlantı | IN+/IN− ve OUT+/OUT− lehim pedleri |
Kullanım Alanları
- Dolap içi LED aydınlatma
- Gardırop ve vestiyer aydınlatması
- Vitrin ve raf aydınlatması
- Mutfak tezgah altı aydınlatma
- Kitaplık LED sistemleri
- Alüminyum LED profil uygulamaları
- Merdiven ve koridor aydınlatma
- Karavan ve tekne dolap içi ışık
- Sergi standı aydınlatması
- Temassız anahtar gerektiren özel projeler
Modül yalnızca DC şerit LED ve benzeri dirençli yükler içindir; 220 V AC şebekeye bağlanmaz. Algılama mesafesi ortam ışığından, nesnenin renginden ve açısından etkilenir; doğrudan güneş ışığı alan yerlerde menzil kısalır. Yük 3 A / 70 W sınırını aşmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Bu ürün ile T1135 arasındaki fark nedir?
T1135 yaklaşık 30-80 mm algılar, bu model 10 cm'ye kadar algılar. Kart tasarımları ve üzerindeki bileşenler de farklıdır.
220 V lamba bağlayabilir miyim?
Hayır. Modül yalnızca 5-24 V DC yükler içindir. Şebeke gerilimine bağlanması tehlikelidir.
Çıkışa ne kadar şerit LED bağlayabilirim?
Toplam yük 3 A ve 70 W sınırını aşmamalıdır. Hesabı besleme geriliminize göre yapın.
Bir defa el salladığımda hem açılıp hem kapanıyor mu?
Hayır. Her geçişte çıkış durum değiştirir: ilk hareket açar, ikinci hareket kapatır.
Işık yanmıyor, ne kontrol etmeliyim?
Giriş polaritesini (IN+ / IN−), çıkış bağlantısını ve besleme geriliminin 5-24 V aralığında olduğunu kontrol edin. Sensörün önünde ışık geçirmeyen bir engel varsa algılama yapmaz.
