10-84-4090 Konnektör Başlığı (Pin Header) Hakkında Detaylı İnceleme

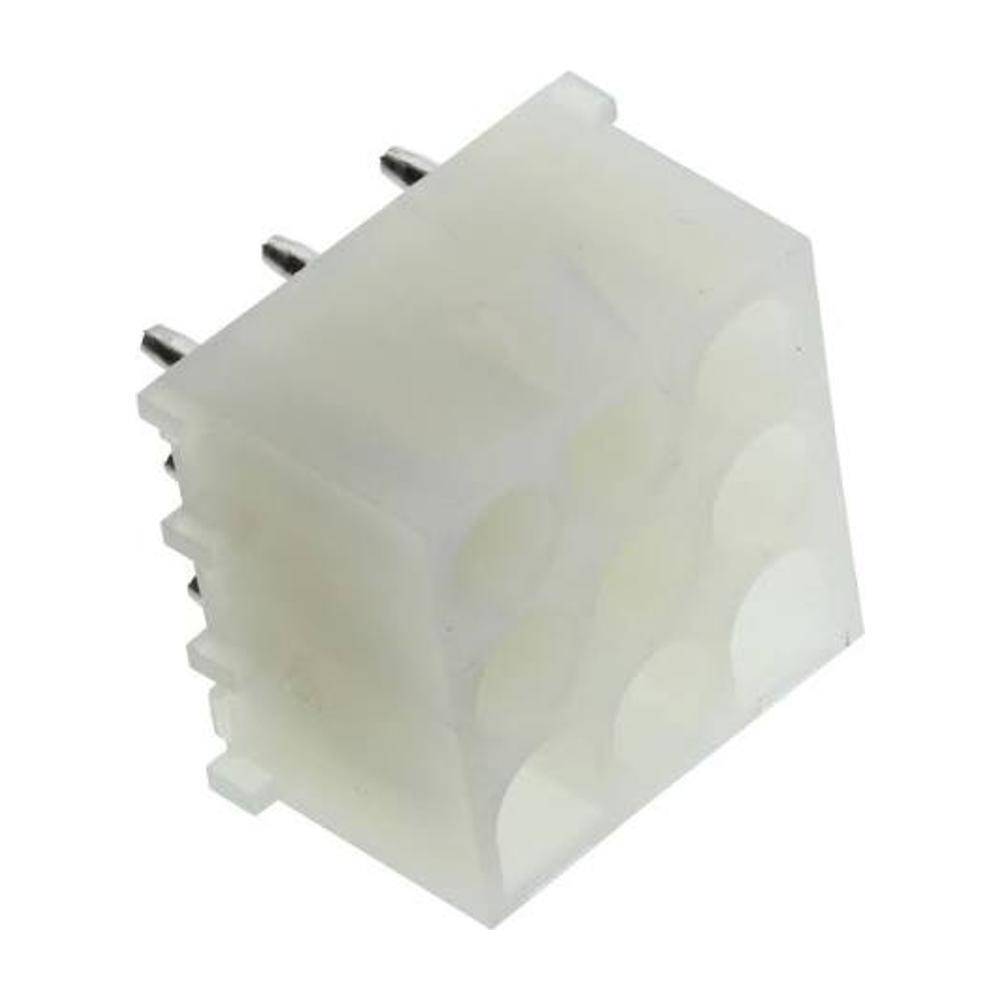

10-84-4090, 6.35 mm pin aralıklı, üç sıralı ve toplam dokuz kontak kapasiteli baskı devre üzerine lehimlenen bir konnektör başlığıdır (pin header). Geniş pin aralığı, standart 2.54 mm konnektörlere göre belirgin biçimde daha yüksek akım taşıma kapasitesi sağlar.
Üç sıralı yerleşim, aynı gövdede hem güç hem kontrol hatlarını taşımaya izin verir. Beyaz naylon gövde ısıya ve mekanik darbeye dayanıklıdır.
Bu parça kart tarafıdır: pinleri gövdeye takılı gelir ve doğrudan baskı devreye lehimlenir. Kablo tarafı için aynı serinin dişi gövdesi ve kroşe kontakları ayrıca temin edilmelidir. Kilit dili sayesinde titreşimli ortamlarda bağlantı yerinden çıkmaz.
Öne Çıkan Avantajlar
Geniş 6.35 mm aralık
Standart konnektörlere göre çok daha yüksek akım taşır.
Üç sıralı yerleşim
Güç ve kontrol hatları aynı gövdede toplanır.
Kilitli bağlantı
Titreşimli ortamda bağlantı yerinden çıkmaz.
Dayanıklı naylon gövde
Isı ve mekanik darbeye karşı dirençlidir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | 10-84-4090 |
| Pin aralığı | 6.35 mm |
| Sıra sayısı | 3 |
| Kontak sayısı | 9 |
| Tip | Wire-to-Board konnektör başlığı (pinli) |
| Gövde | Beyaz naylon |
| Pinler | Gövdeye takılı gelir (baskı devreye lehimlenir) |
| Karşı konnektör | Kablo tarafı gövde + kroşe kontak ayrıca temin edilir |
Kullanım Alanları
- Güç dağıtım bağlantıları
- Endüstriyel kontrol kartları
- Motor sürücü bağlantıları
- Güç kaynağı çıkış konnektörü
- Pano içi kablolama
- Makine içi bağlantılar
- Yüksek akımlı kart bağlantıları
- Servis gerektiren devreler
- Prototip güç kablolaması
- Onarım ve tamir
⚠ Bu ürün kart tarafı konnektör başlığıdır ve pinleri takılı gelir. Eşleşmesi için aynı serinin kablo tarafı dişi gövdesi ve kroşe kontakları ayrıca gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Pinler dahil mi?
Evet, kart tarafı pinleri gövdeye takılı gelir. Kablo tarafındaki dişi gövde ve kroşe kontaklar ayrıca alınmalıdır.
Kaç amper taşır?
6.35 mm aralıklı bu seri yüksek akım için tasarlanmıştır; kesin değer kullanılan kontak ve kablo kesitine bağlıdır.
Karşılığı nedir?
Aynı serinin kablo tarafı dişi gövdesi ve kroşe kontakları.
Kilit nasıl açılır?
Gövde üzerindeki kilit dili bastırılarak konnektör çekilir.
2.54 mm konnektör yerine kullanılır mı?
Hayır, pin aralığı ve ölçüleri tamamen farklıdır.
