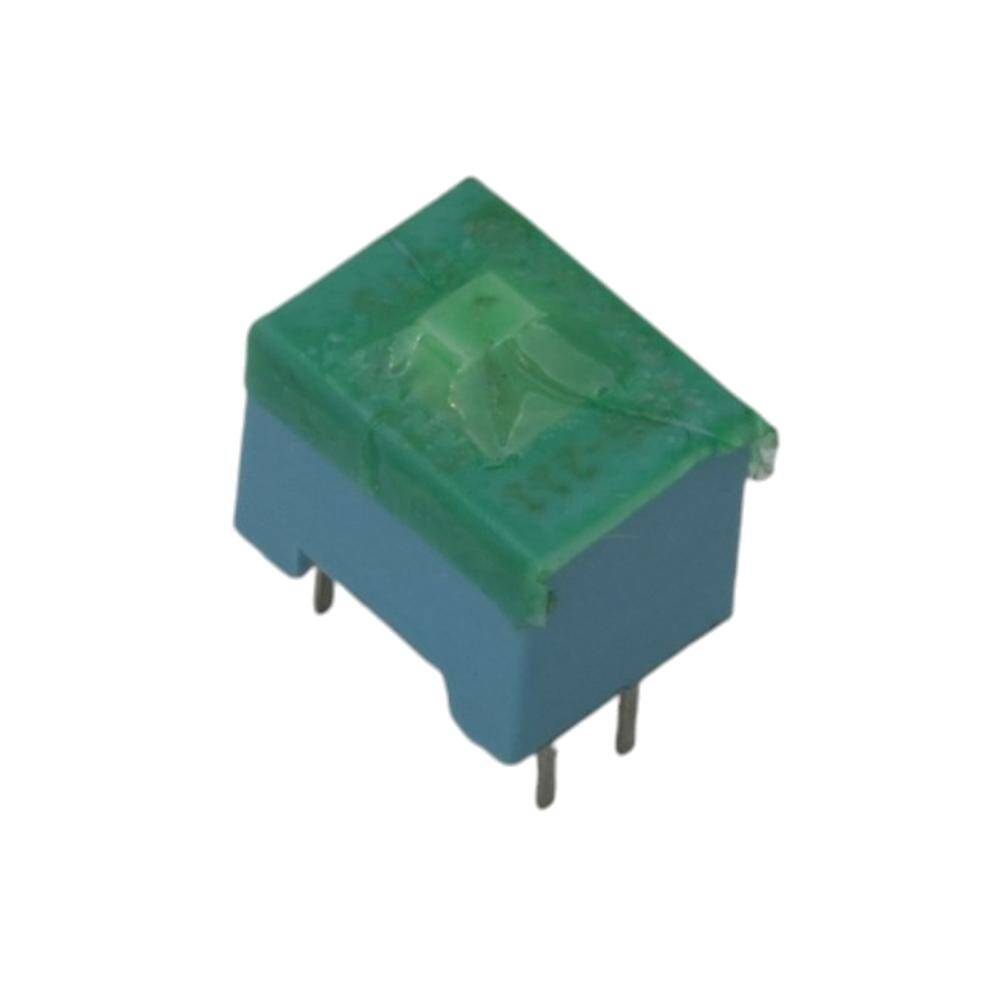

1 Pozisyonlu Çift Kutuplu DIP Switch - DPST, Mühürlü
1 Pozisyonlu Çift Kutuplu DIP Switch Hakkında Detaylı İnceleme
Tek pozisyonlu ama çift kutuplu (DPST) sürgülü DIP switch'tir. Tek sürgü vardır; o sürgü aynı anda iki ayrı devreyi birlikte açar veya kapatır.
Bu, tek kutuplu DIP switch'ten farkıdır: sıradan bir anahtar bir hattı keser, bu ise artı ve eksi hattı (veya iki ayrı sinyali) senkron keser. Besleme kesmek veya iki hatlı bir yolu birlikte yönlendirmek gerektiğinde doğru parçadır.
Gövde çift mühürlüdür: altı epoksi ile kapatılmıştır, üstü bant mühürlüdür. Bu sayede dalga lehimleme ve yıkama işlemlerinde içine akışkan kaçmaz — montajdan sonra temizlenen kartlarda önemli bir özelliktir.
Pim aralığı standart 2.54 mm'dir, DIP ayak izine oturur. Anahtarlama değeri 50 mA / 24 V DC'dir; sinyal ve düşük akımlı kontrol hatları içindir.
Öne Çıkan Avantajlar
Çift Kutup, Tek Sürgü
Bir hareketle iki devre birden açılıp kapanır.
Çift Mühürlü Gövde
Alt epoksi + üst bant; yıkama ve dalga lehimde içine sıvı kaçmaz.
2.54 mm Standart Ayak
Klasik DIP ayak izine doğrudan oturur.
Kompakt Ölçü
7.26 mm gövde; dar kartlarda yer kaplamaz.
Sürgülü Tip
Kalıcı konum; enerji kesilse de ayar bozulmaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Sürgülü DIP switch |
| Kontak Yapısı | DPST — çift kutup, tek yön |
| Pozisyon Sayısı | 1 |
| Anahtarlama Değeri | 50 mA @ 24 V DC |
| Pim Aralığı | 2.54 mm |
| Gövde Boyu | 7.26 mm |
| Mühürleme | Alt epoksi + üst bant mühür |
| Montaj Tipi | THT — delikli montaj |
| Üretici Kodu | 206-211ST |
| Paket İçeriği | 1 adet anahtar |
Kullanım Alanları
- Besleme hattı açma-kapama
- Konfigürasyon ayarı
- Adres/mod seçimi
- Test ve servis anahtarı
- Ölçü aleti kademe seçimi
- Baskı devre üzerinde kalıcı ayar
- Endüstriyel kontrol kartları
- Onarım ve yedek parça
Anahtarlama değeri 50 mA / 24 V DC'dir. Motor, röle bobini veya ısıtıcı gibi yükleri doğrudan anahtarlamayın; bu switch sinyal ve kontrol hatları içindir.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç pozisyonu var?
Bir pozisyonu (tek sürgüsü) var; ama sürgü çift kutupludur, iki devreyi birlikte keser.
DPST ne demek?
Double Pole Single Throw — çift kutup, tek yön. Tek hareketle iki ayrı devre aynı anda açılıp kapanır.
Mühürlü olması ne sağlıyor?
Dalga lehimleme ve kart yıkama sırasında içine lehim suyu / temizleyici kaçmasını engeller.
Kaç amper taşır?
50 mA @ 24 V DC. Güç anahtarlaması için uygun değildir.
Kaç adet gelir?
1 adet.
