MCP2021-500E/P LIN Transceiver - 5V Regülatörlü, DIP-8
MCP2021-500E/P LIN Transceiver Hakkında Detaylı İnceleme
MCP2021, otomotiv sektöründe yaygın kullanılan LIN (Local Interconnect Network) veri yolu için üretilmiş bir hat sürücüsüdür. Mikrodenetleyicinin UART çıkışını LIN hattının tek telli, yüksek gerilimli sinyal seviyesine çevirir.
Entegrenin ayırt edici özelliği dahili 5 V regülatör taşımasıdır. Araç aküsünden gelen 12 V doğrudan bağlanır; entegre hem LIN sürücü hem de mikrodenetleyici için 5 V besleme üretir. Bu, düğüm başına bileşen sayısını belirgin azaltır.

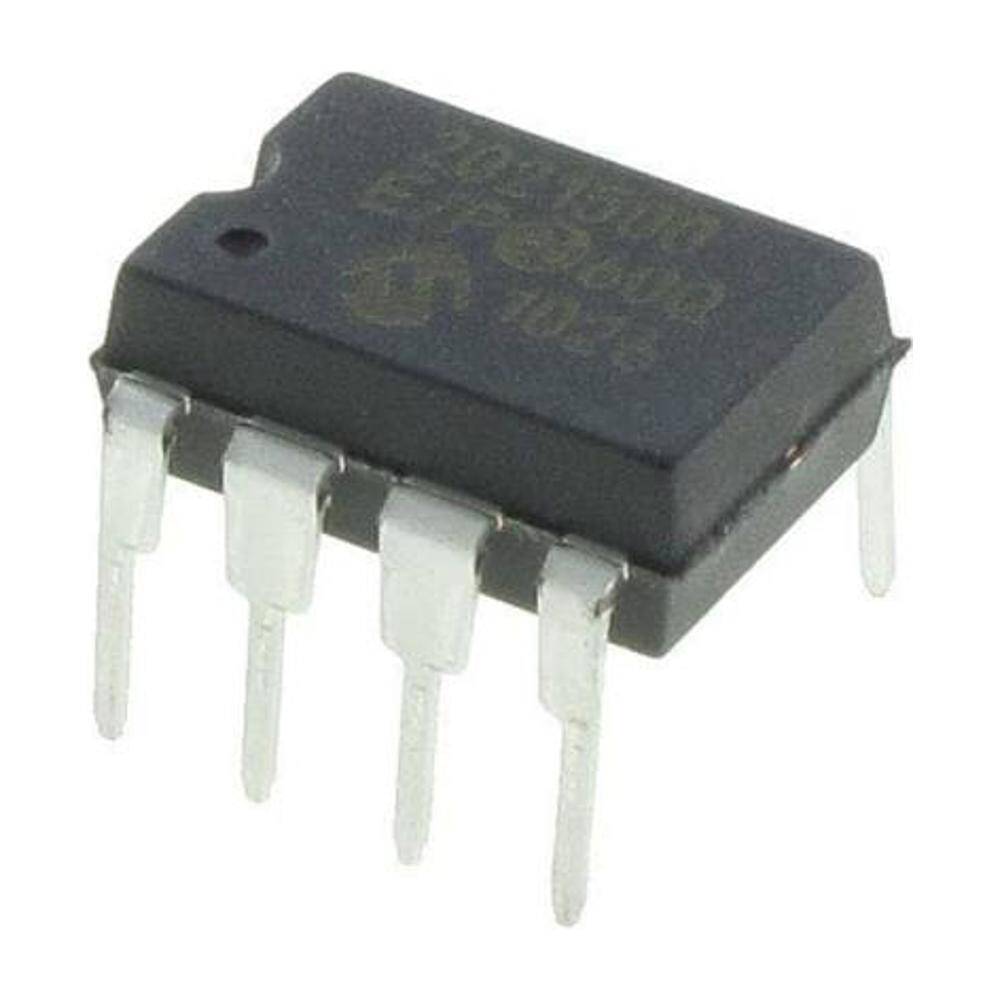

DIP-8 gövdesi delikli plakete ve breadboard'a takılabildiği için prototipleme ve eğitim çalışmalarında kullanışlıdır. Ayrıca ters polarite, aşırı sıcaklık ve kısa devre korumaları içerir.
Öne Çıkan Avantajlar
Dahili 5 V regülatör
Ayrı regülatör entegresine gerek kalmaz; akü gerilimi doğrudan bağlanır.
LIN 2.1 uyumlu
Otomotiv standardına uygun hat sürücüsü.
DIP-8 gövde
Breadboard ve delikli plakete takılabilir, prototipleme kolaydır.
Dahili korumalar
Ters polarite, aşırı sıcaklık ve kısa devre korumaları bulunur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | MCP2021-500E/P |
| Üretici | Microchip |
| İşlev | LIN transceiver + 5 V regülatör |
| Regülatör çıkışı | 5 V |
| Gövde | DIP-8 (PDIP) |
| Arayüz | UART (TX / RX) ↔ LIN hattı |
| Besleme aralığı ve akım değerleri | Veri sayfasına göre |
Kullanım Alanları
- Otomotiv LIN düğümleri
- Araç içi sensör modülleri
- Koltuk ve ayna kontrol üniteleri
- Klima ve fan kontrol kartları
- Tarım ve iş makinesi elektroniği
- Endüstriyel tek telli haberleşme
- LIN protokol öğrenme düzenekleri
- Araç elektroniği onarımı
- Prototip ve test kartları
- Eğitim çalışmaları
LIN hattı tek telli ve yavaş bir veri yoludur (tipik 20 kbit/s); CAN ile karıştırılmamalıdır. Hat üzerinde master düğümde pull-up direnç gereklidir. Otomotiv uygulamalarında araç gerilim dalgalanmalarına karşı ek koruma önerilir.
Teknik Sıkça Sorulan Sorular (SSS)
LIN ile CAN farkı ne?
LIN tek telli, yavaş ve ucuz; CAN çift telli, hızlı ve daha karmaşıktır. LIN genellikle CAN'in alt seviyesinde yardımcı düğümler için kullanılır.
Regülatör ne kadar akım verir?
Veri sayfasındaki değere göredir; mikrodenetleyici ve küçük yükleri besleyecek düzeydedir.
Breadboard'da kullanılır mı?
Evet, DIP-8 gövdesi breadboard'a takılır.
Pull-up direnci gerekli mi?
Master düğümde LIN hattına pull-up direnç ve diyot gerekir; slave düğümlerde entegre içindeki direnç yeterlidir.
Arduino ile kullanılır mı?
Evet, Arduino'nun UART pinleri entegrenin TX/RX uçlarına bağlanarak LIN hattına çıkılır.
