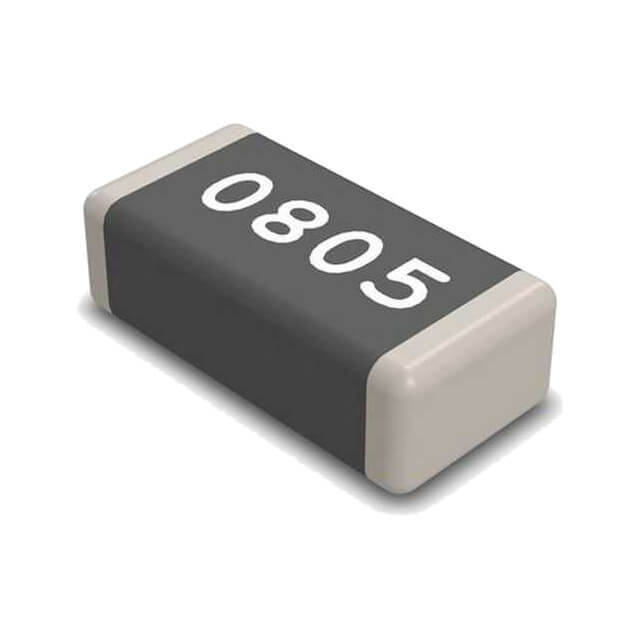

680 Ohm 0805 SMD Direnç - %1, 1/8W
680 Ohm 0805 SMD Direnç Hakkında Detaylı İnceleme
680 Ohm değerinde, %1 toleranslı, 1/8W güç dayanımlı SMD kalın film dirençtir.
Direnç, devredeki akımı sınırlayan ve gerilimi bölen temel elemandır. Ohm kanunu gereği üzerinden geçen akım, uçlarındaki gerilimin direnç değerine bölümüne eşittir — bir LED'in yanmasını, bir transistörün doğru noktada çalışmasını ya da bir sinyalin beklenen seviyede kalmasını sağlayan şey budur.
%1 tolerans, değerin nominalden en fazla yüzde bir sapabileceğini gösterir — ölçüm, geri besleme ve gerilim bölücü gibi hassasiyetin sonucu değiştirdiği yerler için üretilmiştir.
0805 (2012 Metrik) kılıfındadır. SMD dirençler kartın yüzeyine lehimlenir; delikli montaja göre çok daha az yer kaplar ve otomatik dizgiye uygundur. Kılıf küçüldükçe harcanabilecek güç de düşer — bu yüzden kılıf seçimi yalnızca yer meselesi değil, güç meselesidir.
Direnç kutupsuzdur — ters takılmaz, iki yönde de aynı çalışır. Devrede seri bağlandığında değerler toplanır, paralel bağlandığında toplam değer küçülür; ara değer gerektiğinde bu iki kural yeterlidir.
Öne Çıkan Avantajlar
680 Ohm — %1 Tolerans
Ölçüm ve geri besleme devreleri için hassas değer.
1/8W Güç Dayanımı
Tasarımda bu değerin yarısını hedeflemek ömrü uzatır.
Kutupsuz
Ters takılmaz; iki yönde de aynı çalışır.
0805 Kılıf
Yüzey montaj; az yer kaplar, otomatik dizgiye uygun.
Kalın Film Yapı
Geniş değer aralığı ve kararlı davranış.
100ppm/°C Sıcaklık Katsayısı
Sıcaklıkla değer kayması sınırlı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | SMD kalın film direnç |
| Direnç Değeri | 680 Ohm |
| Tolerans | %1 |
| Güç | 1/8W |
| Kılıf | 0805 (2012 Metrik) |
| Montaj Tipi | SMD — yüzey montaj |
| Sıcaklık Katsayısı | 100 ppm/°C |
| Üretici | Yageo |
| Üretici Kodu | RC0805FR-07680RL |
| Paket İçeriği | 1 adet direnç |
Kullanım Alanları
- Akım sınırlama devreleri
- Gerilim bölücüler
- Pull-up ve pull-down hatları
- LED sürücü devreleri
- Sensör okuma katları
- Filtre ve zamanlama devreleri
- Mikrodenetleyici çevre devreleri
- Onarım ve yedek parça
- Prototipleme
- Maker projeleri
Direnç yüzey montaj (SMD) tiptedir; breadboard'a takılamaz, karta lehimlenir. Küçük kılıflarda lehimleme sıcak hava istasyonu ya da ince uçlu havya ister. Üzerindeki güç değeri üst sınırdır — sürekli o güçte çalıştırmak ömrü kısaltır, tasarımda yarısını hedefleyin. SMD dirençlerin üzerinde değer baskısı çok küçük kılıflarda bulunmaz; karıştırmamak için poşetinden çıkarmadan ayırın. Isıl direnç küçük olduğu için kart üzerindeki bakır alan soğutmayı doğrudan etkiler.
Teknik Sıkça Sorulan Sorular (SSS)
Toleransı ne?
%1. Hassas ölçüm ve geri besleme devreleri için uygundur.
Breadboard'a takılır mı?
Hayır. SMD tiptir, karta lehimlenir.
Kaç watt dayanır?
1/8W. Bu üst sınırdır; tasarımda yarısını hedeflemek doğru yaklaşımdır.
Ters takılır mı?
Direnç kutupsuzdur, ters takılmaz. İki yönde de aynı çalışır.
Kaç adet gelir?
1 adet.
