40 Pin FFC/FPC Flat Kablo - 0.5 mm Pitch, 5 cm
40 Pin FFC/FPC Flat Kablo Hakkında Detaylı İnceleme

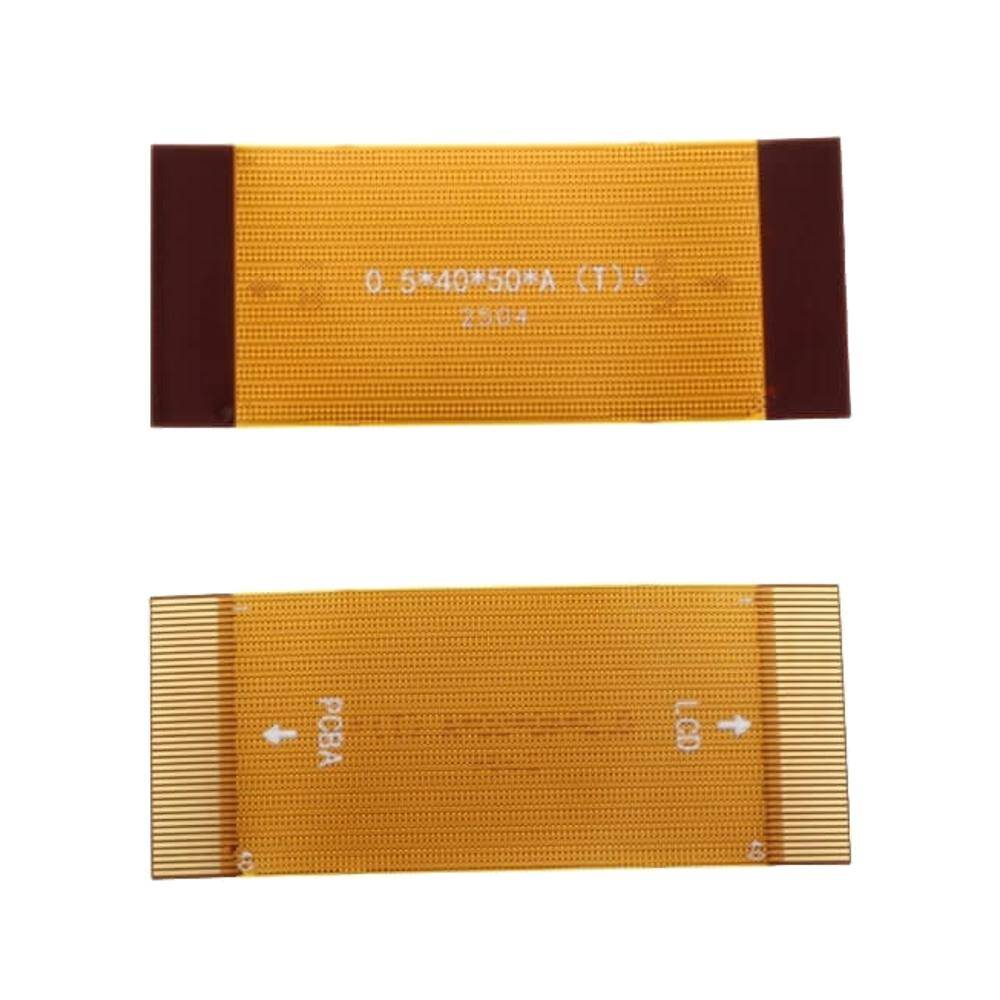

40 pinli, 0.5 mm pim aralıklı esnek flat kablodur (FFC/FPC). Uzunluk 50 mm'dir.
FFC kablolar, çok sayıda hattı çok dar bir kesitte taşımak için kullanılır — LCD paneller, kamera modülleri ve katlanır cihazlarda standart bağlantı yöntemidir. Yuvaya mandallı ZIF/LIF konnektör ile girer, lehim gerekmez.
Uçlardaki iletken yüzeyler takviye bantlıdır; bu bant hem kablonun yuvada sağlam oturmasını sağlar hem de sık takıp çıkarmada iletkenlerin yırtılmasını geciktirir.
Kablonun üzerinde yön işaretleri vardır. İki ucun iletken yüzü aynı tarafta mı ters tarafta mı olduğu konnektör tipini belirler; yanlış yön seçimi bağlantıyı hiç kurmaz.
Öne Çıkan Avantajlar
40 Pin, 0.5 mm
Yüksek hat sayısını dar kesitte taşır.
5 cm Uzunluk
Kart-panel arası kısa mesafeler için ölçülü.
Lehimsiz Bağlantı
ZIF/LIF konnektöre mandalla oturur.
Takviye Bantlı Uç
Yuvada sağlam oturur, iletkenler korunur.
Esnek Gövde
Dar kasalarda kıvrılarak yerleşir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | FFC / FPC esnek flat kablo |
| Pin Sayısı | 40 |
| Pim Aralığı (Pitch) | 0.5 mm |
| Uzunluk | 50 mm (5 cm) |
| Bağlantı | ZIF / LIF flat kablo konnektörü |
| Uç Yapısı | Takviye bantlı iletken yüzey |
| Üretici Kodu | SAT-4P-050-F1 |
| Paket İçeriği | 1 adet kablo |
Kullanım Alanları
- LCD panel bağlantısı
- Kamera modülü kablolaması
- TFT ekran kart-panel bağlantısı
- Dar kasalı cihaz içi kablolama
- Katlanır / hareketli parça bağlantısı
- Prototip ekran projeleri
- Servis ve yedek parça
- Test düzenekleri
Flat kabloyu enerji altındayken takıp çıkarmayın ve keskin açıyla katlamayın — iletkenler kırılır. Yuvanın mandalını açmadan kabloyu zorlamayın.
Teknik Sıkça Sorulan Sorular (SSS)
İki ucun iletkeni aynı tarafta mı?
Kablonun üzerindeki yön işaretlerine bakın; konnektör tipiniz hangi yönü istiyorsa ona uygun olanı seçmelisiniz.
Kesilerek daraltılabilir mi?
Hayır. Pin sayısı ve genişlik sabittir; kesmek iletkenleri bozar.
Lehim gerekir mi?
Hayır. ZIF/LIF konnektöre mandalla oturur.
Uzunluk yetmezse?
Araya ek yapmayın; doğru uzunlukta bir kablo kullanın. Ek yerleri yüksek hızlı sinyalleri bozar.
Kaç adet gelir?
1 adet.
