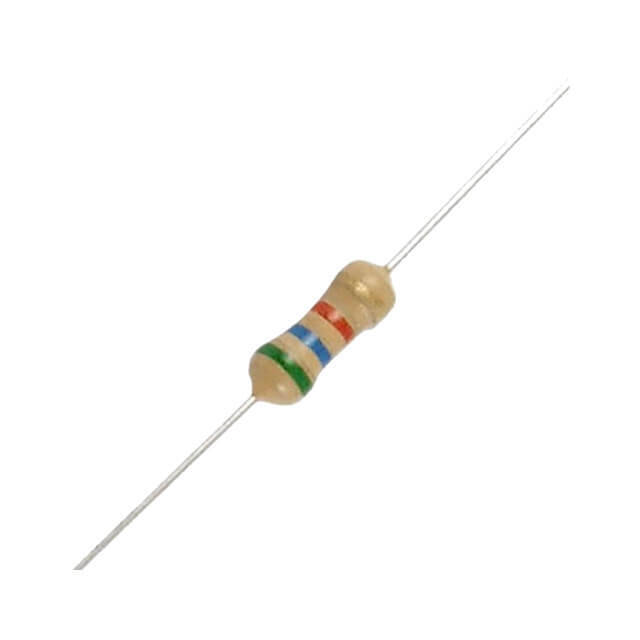

1K Ohm 1/8W Karbon Film Direnç - %5 THT
1K Ohm 1/8W Karbon Film Direnç Hakkında Detaylı İnceleme
1K Ohm değerinde, %5 toleranslı, 1/8W güç dayanımlı Karbon Film dirençtir.
Direnç, devredeki akımı sınırlayan ve gerilimi bölen temel elemandır. Ohm kanunu gereği üzerinden geçen akım, uçlarındaki gerilimin direnç değerine bölümüne eşittir — bir LED'in yanmasını, bir transistörün doğru noktada çalışmasını ya da bir sinyalin beklenen seviyede kalmasını sağlayan şey budur.
%5 tolerans genel amaçlı elektroniğin standardıdır; LED akım sınırlama, pull-up/pull-down ve yük direnci gibi değerin birkaç yüzde oynamasının önemsiz olduğu yerlerde kullanılır.
Karbon film direnç, seramik gövde üzerine kaplanan karbon tabakanın helis biçiminde kesilmesiyle üretilir. Ucuzdur ve genel amaçlı devrelerin çoğunda kullanılan tiptir; metal filme göre gürültüsü biraz yüksek, sıcaklık kayması biraz fazladır.
Direnç kutupsuzdur — ters takılmaz, iki yönde de aynı çalışır. Devrede seri bağlandığında değerler toplanır, paralel bağlandığında toplam değer küçülür; ara değer gerektiğinde bu iki kural yeterlidir.
Öne Çıkan Avantajlar
1K Ohm — %5 Tolerans
Genel amaçlı elektroniğin standart toleransı.
1/8W Güç Dayanımı
Tasarımda bu değerin yarısını hedeflemek ömrü uzatır.
Kutupsuz
Ters takılmaz; iki yönde de aynı çalışır.
Delikli Montaj (THT)
Breadboard ve delikli plakette doğrudan çalışır.
Renk Kodu Okunabilir
Değer gövde üzerindeki bantlardan okunur.
Kolay Lehimlenir
Elle lehimlemeye ve prototiplemeye uygun.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Karbon Film direnç |
| Direnç Değeri | 1K Ohm |
| Tolerans | %5 |
| Güç | 1/8W |
| Kılıf | THT — aksiyal, delikli montaj |
| Montaj Tipi | THT — delikli montaj |
| Malzeme | Karbon Film |
| Üretici | Royalohm |
| Üretici Kodu | CFR0W8J0102A50 |
| Paket İçeriği | 1 adet direnç |
Kullanım Alanları
- Akım sınırlama devreleri
- Gerilim bölücüler
- LED sürücü devreleri
- Breadboard prototipleri
- Delikli plaket devreleri
- Sensör okuma katları
- Onarım ve yedek parça
- Elektronik eğitimi
- Hobi devreleri
- Maker projeleri
Direnç delikli montaj (THT) tiptedir; breadboard ve delikli plakette doğrudan çalışır. Üzerindeki güç değeri üst sınırdır — sürekli o güçte çalıştırmak gövdeyi ısıtır ve değeri kaydırır; tasarımda yarısını hedeflemek doğru yaklaşımdır. Yüksek güçlü tiplerde gövde ciddi ısınır, çevresine ısıya duyarlı eleman ve kablo koymayın. Bacaklar gövdeye çok yakın bükülmemelidir, seramik gövde çatlayabilir.
Teknik Sıkça Sorulan Sorular (SSS)
Toleransı ne?
%5. Genel amaçlı elektronikte kullanılan standart tolerans.
Breadboard'a takılır mı?
Evet. Delikli montaj (THT) tiptir, doğrudan takılır.
Kaç watt dayanır?
1/8W. Bu üst sınırdır; tasarımda yarısını hedeflemek doğru yaklaşımdır.
Ters takılır mı?
Direnç kutupsuzdur, ters takılmaz. İki yönde de aynı çalışır.
Kaç adet gelir?
1 adet.
